Actuador rotativo 115 - Metal Work

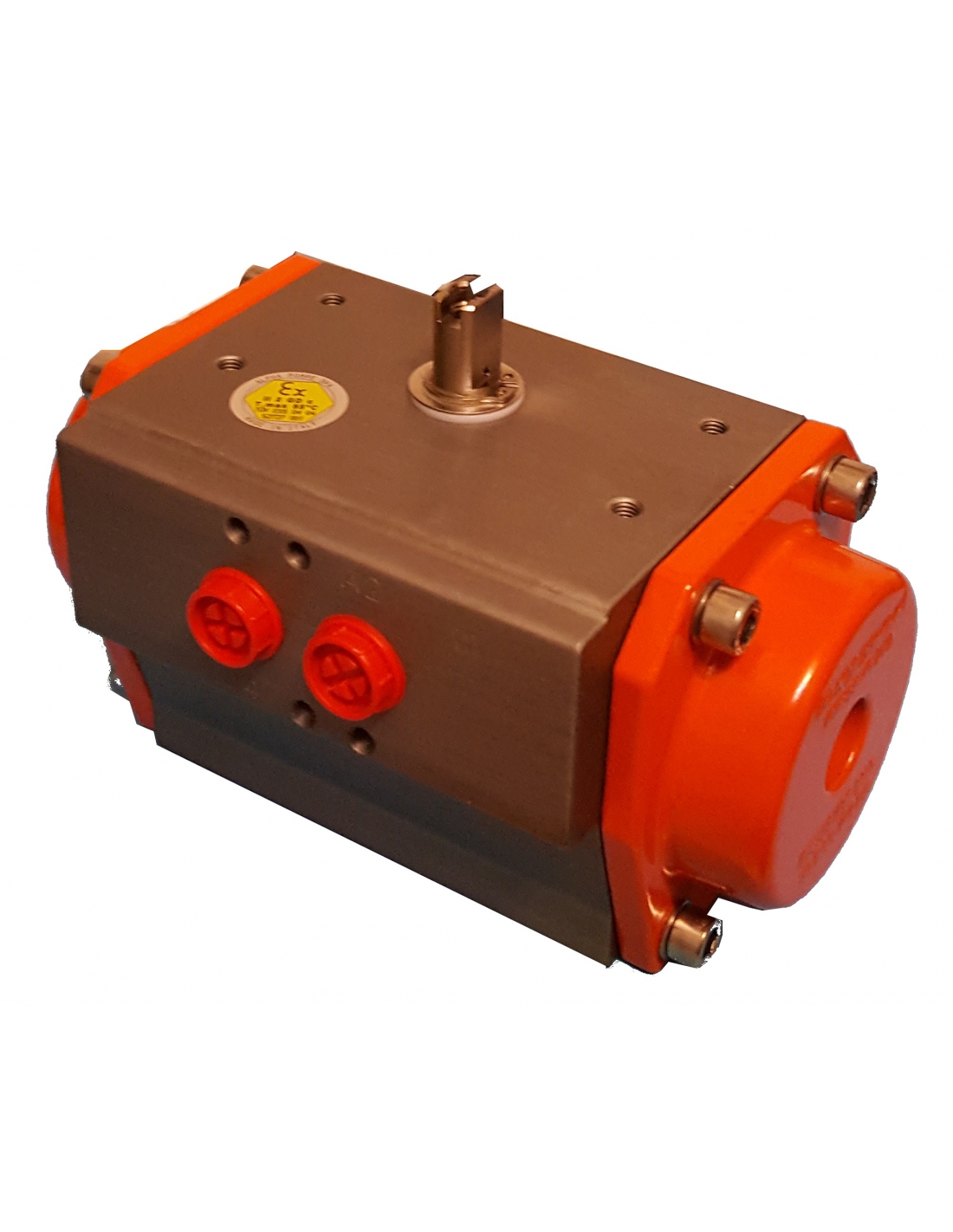

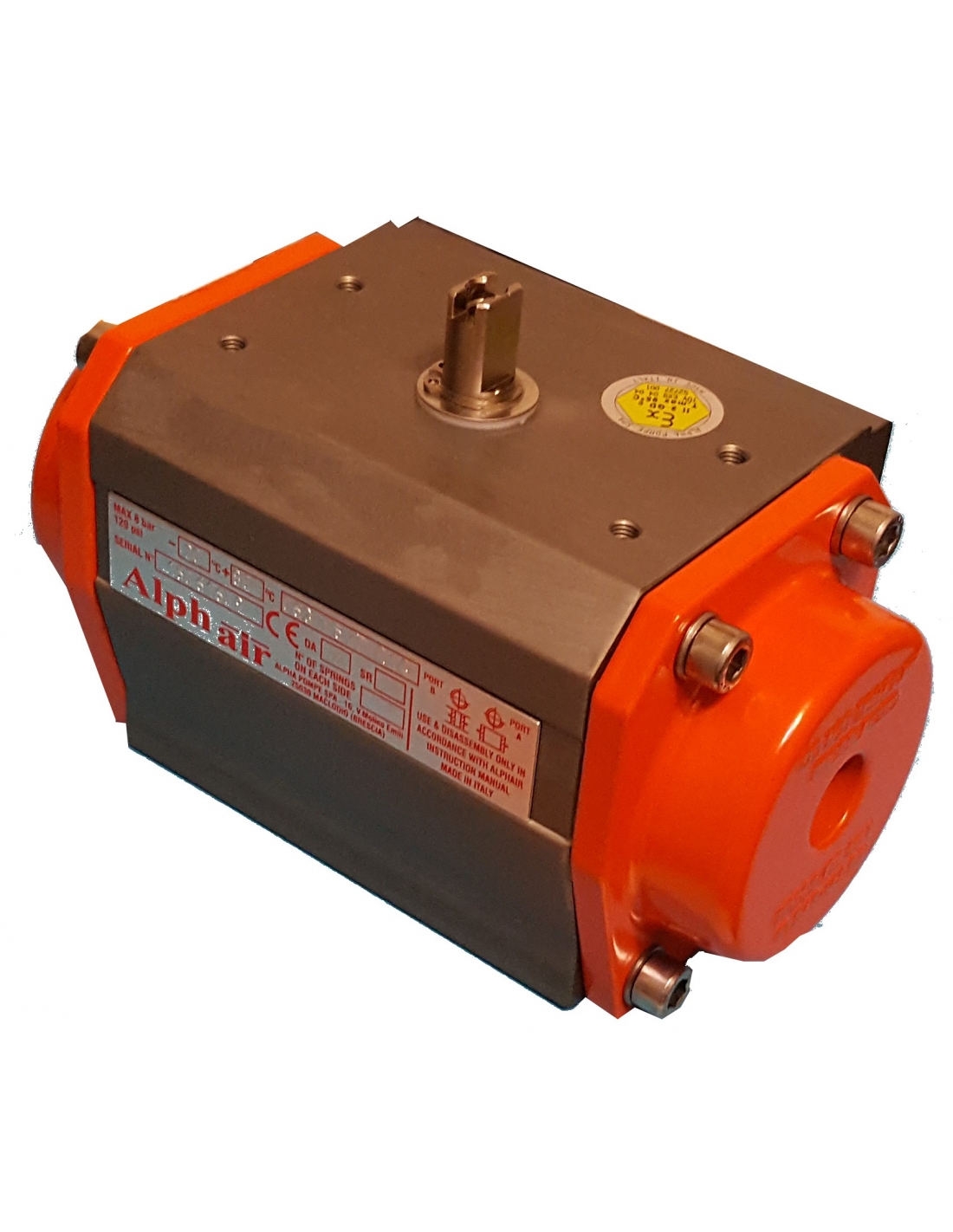

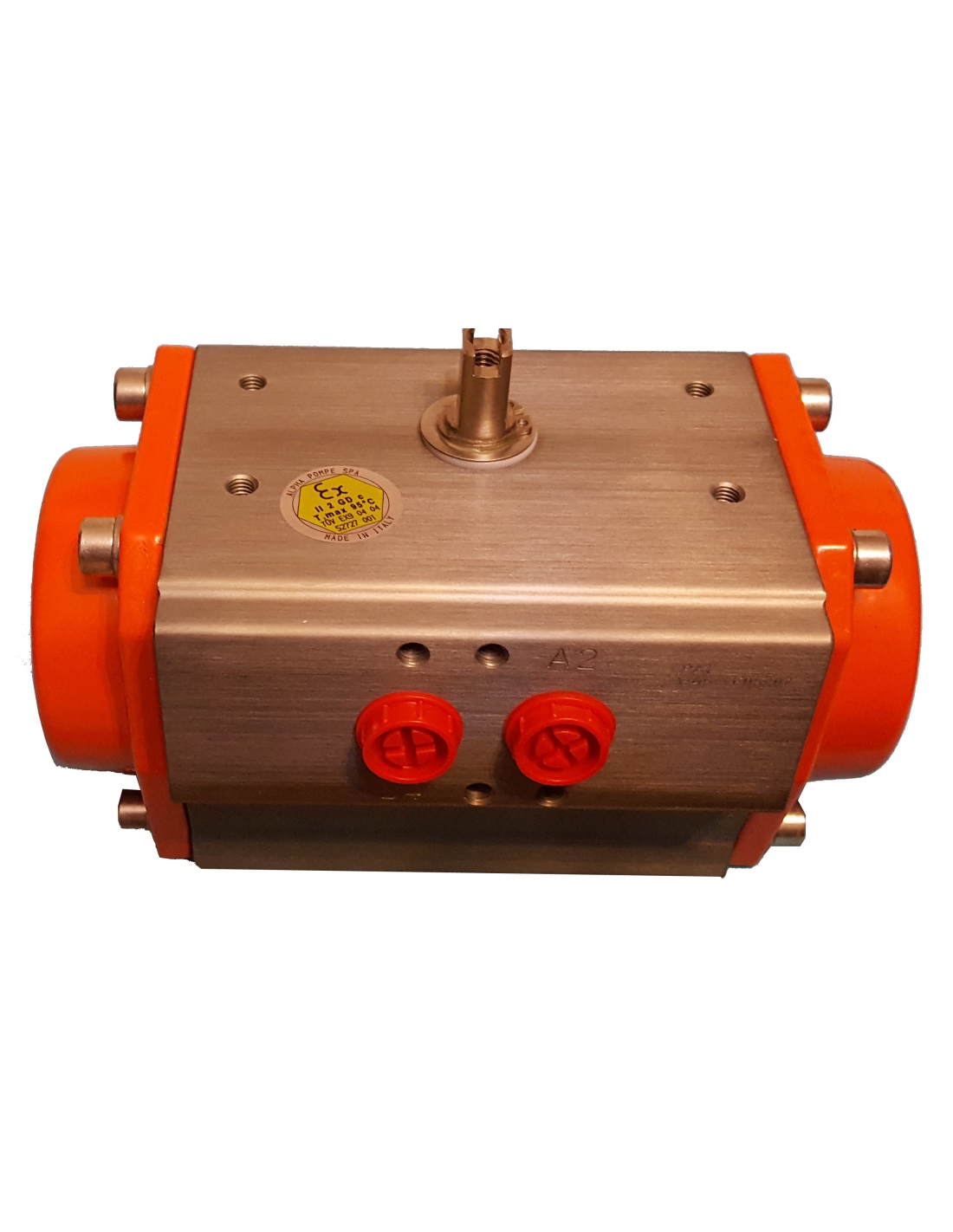

Actuador rotativo neumático Ø115 de doble efecto, para actuar válvulas de bola, mariposa, o cualquier otro tipo con ángulo de giro de 90º.

El actuador permite se acoplado fácilmente a válvulas cumpliendo la normativa ISO 5211 - DIN3337, permite recibir válvulas distancia F07 y F10. Sobre el actuador se pueden fijar válvulas y electroválvulas norma NAMUR para su actuación.

Características técnicas

• Fabricante/Proveedor: Metal Work
• Referencia: W790E115GQ022DA
• Presión de funcionamiento:
  • bar: 3 a 8
  • MPa: 0,3 a 0,8
  • psi: 43 a 116
• Temperatura de funcionamiento: -20ºC a +80ºC
• Fluido: 20 µm de aire filtrado seco
• Angulo de rotación: 90º ±5º
• Conexión mecánica:  Tipo cuadrado
• Mecanización para válvula o electroválvula sobre cuerpo tipo NAMUR VDI\VDE-3845
• Categoría ATEX:
  • II 2G Ex h IIC T5 Gb
  •   II 2D Ex h IIIC T95ºC Db
• Posición de montaje: Cualquiera, no se recomienda vertical
• Tipo de actuador: Doble efecto
• Par nominal a 6 bar 7,6 Nm
• Tiempo de rotación: 0,5 s.

Dimensiones:

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
