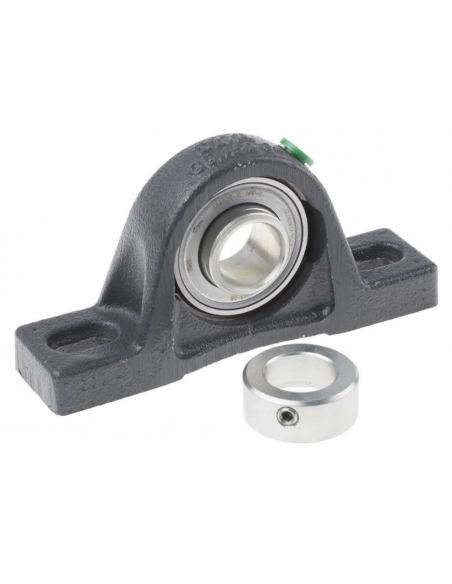

Soporte autoalineante de apoyo en fundición gris con inserto ya montado, tipo PASE25-XL-N, para eje de Ø25mm. Soporte de fundición gris con rodamiento autoalineable, con fijación para el eje mediante anillo excentrico y prisionero.
El rodamiento insertado (inserto) de bolas en acero. Estos rodamientos están ranurados. Sus anillos exteriores tienen una superficie esférica que tiene libertad para oscilar en la pista del soporte, esta oscilación permite el auto alineamiento en el alojamiento del soporte y compensar cualquier defecto de alineación y eliminar, en todo lo posible, esfuerzos no deseado entre el eje y el soporte. La fijación del rodamiento al eje se realiza mediante anillo excentrico y prisioneros allen hexagonales. Fácil montaje y desmontaje.
La estanqueidad del rodamiento queda garantizada mediante junta compuesta de una arandela de chapa de acero tipo "P", el rodamiento monta una junta por cada lateral.
El soporte se suministra con el rodamiento ya montado. El suministro incluye:
- Denominación del soporte ASE05-N
- De nominación del rodamiento GRAE25-XL-NPP-B
Principales dimensiones:
- d: 25 mm
- L: 130 mm
- H2: 70 mm
- A: 36 mm
- A1: 21 mm
- B1: 31 mm
- d3 max: 37,5 mm
- H: 36,5 mm
- H1: 14,5 mm
- J: 103 mm
- N: 11 mm
- N1: 19 mm
- Q: Rp 1/8
- S1: 23,5 mm
Para otras referencias o modelos consultar.
Material de uso profesional, instalar respetando la normativa vigente en el lugar de la instalación.
