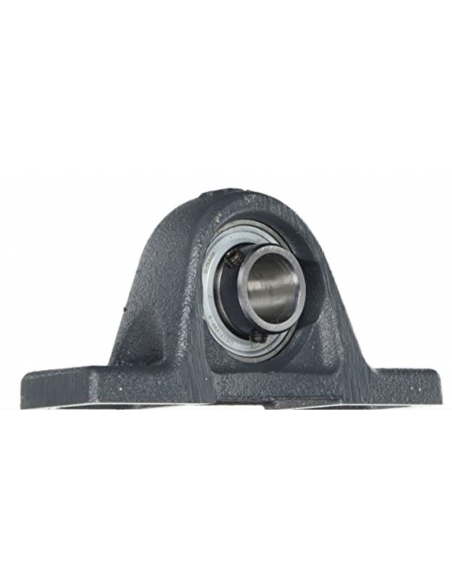

Soporte autoalineante de apoyo en fundición gris con inserto ya montado, tipo RASEY20-XL-N, para eje de Ø20mm. Soporte de fundición gris con rodamiento autoalineable con tornillos prisioneros en el anillo interior.
El rodamiento insertado (inserto) de bolas en acero. Estos rodamientos están ranurados. Sus anillos exteriores tienen una superficie esférica que tiene libertad para oscilar en la pista del soporte, esta oscilación permite el auto alineamiento en el alojamiento del soporte y compensar cualquier defecto de alineación y eliminar, en todo lo posible, esfuerzos no deseado entre el eje y el soporte. La fijación del rodamiento al eje se realiza mediante dos tornillos allen hexagonales desplazados 120º. Fácil montaje y desmontaje.
La estanqueidad del rodamiento queda garantizada mediante junta compuesta de una arandela de chapa de acero dotada de un labio en caucho nitrilo, opturación tipo "R", el rodamiento monta una junta por cada lateral.
El soporte se suministra con el rodamiento ya montado. El suministro incluye:
- Denominación del soporte ASE04-E-N
- De nominación del rodamiento GYE20-XL-KRR-B
Principales dimensiones:
- d: 20 mm
- L: 130 mm
- H2: 64 mm
- A: 32 mm
- A1: 19 mm
- B: 31 mm
- H: 33,3 mm
- H1: 14,5 mm
- J: 97 mm
- N: 11 mm
- N1: 19 mm
- Q: Rp 1/8
- S1: 18,3 mm
Para otras referencias o modelos consultar.
Material de uso profesional, instalar respetando la normativa vigente en el lugar de la instalación.
