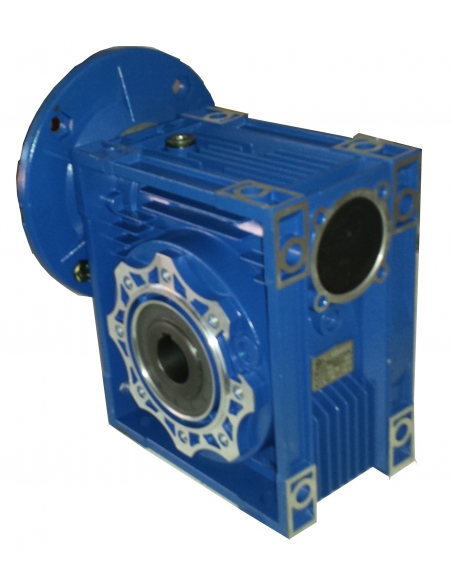

Reductor sin fin corona Tamaño 50
Reductor sin fin corona Tamaño 50

Reductor sin fin corona Tamaño 50 Brida PAM 160/14 - Motor carcasa 71 B5

110,33 € IVA incluido

91.18 IVA no incluido

YDSEG5071B540

Con eje de salida hueco de Ø25mm, y brida de entrada PAM 160/14 (Ø Ext 160mm y Ø Eje entrada 14mm) tipo B5, adecuada para motores con carcasa tamaño 71.

Relaciones de reducción: 5-7,5-10-15-20-25-30-40-50-60-80-100

Potencias de los motores habituales a 1500 rpm son:

  • 0,33CV Max. red. i=80.
  • 0,50CV Max. red. i=60.
  • 0,75CV Carcasa reducida. Max. red. i=30.


Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.
Relación de reducción
  • 7,5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40
  • 50
  • 60
  • 100
  • 80
  • 5

1 consulta sobre el producto
Privacidad
Envíos
Devoluciones


Reductor sin fin corona de tamaño 50, de ejecución compacta y alto rendimiento, con eje hueco de salida de Ø25mm y eje de entrada de Ø14mm.

Este tamaño de reductor admite motores con brida B5 tamaño 71, este tamaño de brida tiene un ØExterior de 160mm y el reductor tiene un diámetro de eje de entrada de 14mm., PAM 160/14.

Dimensiones brida entrada reductor sinfin corona

  • P: 160mm.
  • M: 130mm.
  • N: 110mm.
  • D: Ø14mm.

Las potencias de los motores a 1500 rpm habitualmente usados para este tipo de reductores y con factor de servicio mayor fs≥1 son:

  • 0,33CV 1500rpm. Máxima reducción I= 80.
  • 0,5CV 1500rpm. Máxima reducción I= 60.
  • 0,75CV 1500rpm, carcasa reducida. Máxima reducción I=30.

Las relaciones de reducción (i) disponibles son desde 5 a 100, en función de las revoluciones de entrada podemos obtener las siguientes revoluciones en el eje de salida que se muestran en la siguiente tabla.

Tabla de revoluciones de salida reductores

Dimensiones sinfin corona tamaño 50

Puede descargar la totalidad de las dimensiones del reductor pulsando sobre la pestaña "ADJUNTOS".

Material de uso profesional, instalar respetando la normativa vigente en el lugar de la instalación.

Preguntas

Pregunta
Bonjour,

Je souhaiterais un grand rapport de réduction je me tourne donc vers l'achat d'un réducteur roue et vis sans fin de rapport 100, cependant je vois que vous conseillez pour les petit moteur 0.33/0.25CV des rapports maximum de 80. Je me demande donc quel est le problème que je pourrais engendrer avec un moteur triphasé de 0.25KW en tournant a 1000tr/min ?

Et si cela est en effet déconseillé vers quelle option dois-je me tourner pour avoir en sortie de motoréducteur une vitesse de 10tr/min et un couple de 240Nm ?

En vous remerciant
Bien à vous
Respuesta
Bonjour.

Il faut augmenter la puissance du moteur et choisir un réducteur qui permette ce rapport de réduction en augmentant la taille du réducteur, ce qui permet d'avoir des pignons plus grands pour obtenir un rapport de 1/100.

Avec mes remerciements
Hugo en 27/06/2023 17:26:35

Consultas sobre el producto

* Campos obligatorios
(leer)

Responsable: ADAJUSA (CONSTRUCCIONES PBR, S.L.), finalidad: Dar respuesta a las solicitudes de información, legitimación: consentimiento del interesado, destinatarios: no se comunicarán datos a terceros, derechos: Acceder, rectificar y suprimir los datos, así como otros derechos, como se explica en la información adicional. (leer)

16 otros productos en la misma categoría:

Reductor sin fin corona Tam. 30 63B14 Reductor sin fin corona Tam. 30 63B14 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 90 Brida PAM 200/19 - Motor carcasa 80 B5

Generico-MOT
9R090xxx80B5
279,34 € (230,86 € IVA no incluido)
Con eje de salida hueco de Ø35mm, y brida de entrada PAM 200/19 (Ø Ext 200mm y Ø Eje entrada 19mm) tipo B5, adecuada para motores con carcasa tamaño 80. Relaciones de reducción: 80 y 100. Las potencias de los motores habituales a 1500 rpm son: 0,75CV Red. i=80 y 100. 1CV Red. i=80 y 100. Imagen representativa para fines ilustrativos, el...
Reductor sin fin corona Tamaño 50 Brida PAM 120/19 - Motor carcasa 80 B14-adajusa
Reductores sinfín corona

Reductor sin fin corona Tamaño 50 Brida PAM 120/19 - Motor carcasa 80 B14

Generico-MOT
9R050xxx80B14
109,31 € (90,34 € IVA no incluido)
Con eje de salida hueco de Ø25mm, y brida de entrada PAM 120/19 (Ø Ext 200mm y Ø Eje entrada 19mm) tipo B14, adecuada para motores con carcasa tamaño 80. Relaciones de reducción: 5-7,5-10-15-20-25-30-40-50 Reductor valido para motores de 1.000 o 1.500 rpmLas potencias de los motores habituales a 1500 rpm son: 0,75CV Max. red. i=30 1CV Max. red. i=20...
Reductor sin fin corona Tamaño 130 Brida PAM 300/38 - Motor carcasa 132 B5|adajusa Reductor sin fin corona Tamaño 130 Brida PAM 300/38 - Motor carcasa 132 B5|adajusa 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 130 Brida PAM 300/38 - Motor carcasa 132 B5

Generico-MOT
9R130xxx132B5
526,33 € (434,98 € IVA no incluido)
Con eje de salida hueco de Ø45mm, y brida de entrada PAM 300/38 (Ø Ext 300mm y Ø Eje entrada 38mm) tipo B5, adecuada para motores con carcasa tamaño 132. Relaciones de reducción: 7,5-10-15-20-25-30-40. Las potencias de los motores habituales a 1500 rpm son: 7,5CV Max. red. i=30 10CV Max. red. i=20 Imagen representativa para fines...
Reductor sin fin corona Tamaño 50 Brida PAM 90/11 - Motor carcasa 63 B14-adajusa
Reductores sinfín corona

Reductor sin fin corona Tamaño 50 Brida PAM 90/11 - Motor carcasa 63 B14

Generico-MOT
9R050xxx63B14
110,33 € (91,18 € IVA no incluido)
Con eje de salida hueco de Ø25mm, y brida de entrada PAM 90/11 (Ø Ext 90mm y Ø Eje entrada 11mm) tipo B14, adecuada para motores con carcasa tamaño 63. Relaciones de reducción: 40-50-80-100 Potencias de los motores habituales a 1500 rpm son: 0,25CV red. i=80 y 100. 0,33CV Carcasa reducida. i=80. Imagen representativa para fines...
Reductor sin fin corona Tam. 30 63B14
Reductores sinfín corona

Reductor sin fin corona Tamaño 40 Brida PAM 105/14 - Motor carcasa 71 B14

Generico-MOT
9R040xxx71B14
80,05 € (66,16 € IVA no incluido)
Con eje de salida hueco de Ø18mm, y brida de entrada PAM 105/14 (Ø Ext 105mm y Ø Eje entrada 14mm) tipo B14, adecuada para motores con carcasa tamaño 71. Relaciones de reducción: 7,5-10-15-20-25-30-40. Las potencias de los motores habituales a 1500 rpm son: 0,25CV Max. red. i=60. 0,33CV Max. red. i=40. 0,5CV Max. red. i=25. Imagen...
Reductor sin fin corona Tamaño 40 Brida PAM 90/11 - Motor carcasa 63 B14
Reductores sinfín corona

Reductor sin fin corona Tamaño 40 Brida PAM 90/11 - Motor carcasa 63 B14

Generico-MOT
9R040xxx63B14
80,05 € (66,16 € IVA no incluido)
Con eje de salida hueco de Ø18mm, y brida de entrada PAM 90/11 (Ø Ext 90mm y Ø Eje entrada 11mm) tipo B14, adecuada para motores con carcasa tamaño 63. Relaciones de reducción disponibles: 7,5-10-15-20-25-30-40-50-60-80. Las potencias de los motores habituales a 1500 rpm son: 0,12CV 0,16CV 0,25CV Carcasa reducida. Max. red. i=60. Imagen...
Reductor sin fin corona Tamaño 75 Brida PAM 200/24 - Motor carcasa 90 B5 Reductor sin fin corona Tamaño 75 Brida PAM 200/24 - Motor carcasa 90 B5 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 75 Brida PAM 200/24 - Motor carcasa 90 B5

Generico-MOT
9R075xxx90B5
195,68 € (161,72 € IVA no incluido)
Con eje de salida hueco de Ø28mm, y brida de entrada PAM 200/24 (Ø Ext 200mm y Ø Eje entrada 24mm) tipo B5, adecuada para motores con carcasa tamaño 90. Relaciones de reducción: 7,5-10-15-20-25-30-40. Las potencias de los motores habituales a 1500 rpm son: 1,5CV Max. red. i=40. 2CV Max. red. i=30. 3CV Carcasa reducida. Max. red. i=15....
Reductor sin fin corona Tamaño 90 Brida PAM 250/28 - Motor carcasa 100 B5 Reductor sin fin corona Tamaño 90 Brida PAM 250/28 - Motor carcasa 100 B5 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 90 Brida PAM 250/28 - Motor carcasa 100 B5

Generico-MOT
9R090xxx100B5
279,34 € (230,86 € IVA no incluido)
Con eje de salida hueco de Ø35mm, y brida de entrada PAM 250/28 (Ø Ext 250mm y Ø Eje entrada 28mm) tipo B5, adecuada para motores con carcasa tamaño 100. Relaciones de reducción: 7,5-10-15-20-25-30. Las potencias de los motores habituales a 1500 rpm son: 3CV Max. red. i=30. 4CV Max. red. i=20. 5,5CV Max. red. i=10. Imagen representativa...
Reductor sin fin corona Tam. 30 63B14
Reductores sinfín corona

Reductor sin fin corona Tamaño 50 Brida PAM 140/11 - Motor carcasa 63 B5

Generico-MOT
9R050xxx63B5
110,33 € (91,18 € IVA no incluido)
Con eje de salida hueco de Ø25mm, y brida de entrada PAM 140/11 (Ø Ext 140mm y Ø Eje entrada 11mm) tipo B5, adecuada para motores con carcasa tamaño 63. Relaciones de reducción: 40-50-80-100  Potencias de los motores habituales a 1500 rpm son: 0,25CV red. i=80 y 100. 0,33CV Carcasa reducida. i=80. Imagen representativa para fines...
Reductor sin fin corona Tamaño 25 Brida PAM 80/9 - Motor carcasa 56 B14 Reductor sin fin corona Tamaño 25 Brida PAM 80/9 - Motor carcasa 56 B14 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 25 Brida PAM 80/9 - Motor carcasa 56 B14

Generico-MOT
9R025xxx56B14
62,10 € (51,32 € IVA no incluido)
Con eje de salida hueco de diámetro11mm, y brida de entrada PAM 80/9 (diámetro Ext 80mm y diámetro Eje de entrada 9mm) tipo B14, adecuada para motores con carcasa tamaño 56. Relaciones de reducción disponibles: 10-15-20-30-40-50-60. Potencias de motores habituales para estos reductores son 0,08CV , 0,12CV y 0,16CV carcasa reducida (máxima relación...
Reductor sin fin corona Tam. 30 63B14 Reductor sin fin corona Tam. 30 63B14 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 110 Brida PAM 200/24 - Motor carcasa 90 B5

Generico-MOT
9R110xxx090B5
415,03 € (343,00 € IVA no incluido)
Con eje de salida hueco de Ø42mm, y brida de entrada PAM 200/24 (Ø Ext 200mm y Ø Eje entrada 24mm) tipo B5, adecuada para motores con carcasa tamaño 90. Relaciones de reducción: 50-60-80. Potencias de motores habituales a 1500 rpm son: 1,5CV Red. i=50-80. 2CV Red. i=50-80. 3CV Car. reducida, Red. i=50 y 60. Imagen representativa para...
Reductor sin fin corona Tam. 30 63B14
Reductores sinfín corona

Reductor sin fin corona Tamaño 63 Brida PAM 200/19 - Motor carcasa 80 B5

Generico-MOT
9R063xxx80B5
144,64 € (119,54 € IVA no incluido)
Con eje de salida hueco de Ø25mm, y brida de entrada PAM 200/19 (Ø Ext 200mm y Ø Eje entrada 19mm) tipo B5, adecuada para motores con carcasa tamaño 80. Relaciones de reducción: 7,5-10-15-20-25-30-40-50-60. Las potencias de los motores habituales a 1500 rpm son: 0,75CV Max. red. i=60. 1CV Max. red. i=40. 1,5CV Carcasa reducida. Max Red. i=30....
Reductor sin fin corona Tamaño 75 Brida PAM 200/19 - Motor carcasa 80 B5
Reductores sinfín corona

Reductor sin fin corona Tamaño 75 Brida PAM 200/19 - Motor carcasa 80 B5

Generico-MOT
9R075xxx80B5
195,68 € (161,72 € IVA no incluido)
Con eje de salida hueco de Ø28mm, y brida de entrada PAM 200/19 (Ø Ext 200mm y Ø Eje entrada 19mm) tipo B5, adecuada para motores con carcasa tamaño 80. Relaciones de reducción: 25-30-40-50-60-80-100. Las potencias de los motores habituales a 1500 rpm son: 0,75CV red. i=25 a 100. 1CV red. i=25 a 60. 1,5CV Carcasa reducida. red. i=25 a 50....
Reductor sin fin corona Tamaño 30 Brida PAM 80/9 - Motor carcasa 56 B14 Reductor sin fin corona Tamaño 30 Brida PAM 80/9 - Motor carcasa 56 B14 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 30 Brida PAM 80/9 - Motor carcasa 56 B14

Generico-MOT
9R030xxx56B14
67,25 € (55,58 € IVA no incluido)
Con eje de salida hueco de Ø14mm, y brida de entrada PAM 80/9 (Ø Ext 80mm y Ø Eje entrada 9mm) tipo B14, adecuada para motores con carcasa tamaño 56. Relaciones de reducción disponibles: 7,5-10-15-20-25-30-40-50-63-80. Las potencias de los motores habituales para estos reductores son 0,12CV y 0,16CV (máxima relación recomendada I=60) 1500 rpm....
Reductor sin fin corona Tamaño 90 Brida PAM 200/24 - Motor carcasa 90 B5 Reductor sin fin corona Tamaño 90 Brida PAM 200/24 - Motor carcasa 90 B5 2
Reductores sinfín corona

Reductor sin fin corona Tamaño 90 Brida PAM 200/24 - Motor carcasa 90 B5

Generico-MOT
9R090xxx90B5
279,34 € (230,86 € IVA no incluido)
Con eje de salida hueco de Ø35mm, y brida de entrada PAM 200/24 (Ø Ext 200mm y Ø Eje entrada 24mm) tipo B5, adecuada para motores con carcasa tamaño 90. Relaciones de reducción: 10-15-20-25-30-40-50-60-80. Las potencias de los motores habituales a 1500 rpm son: 1,5CV Red. i=10-60. 2V Red. i=10-60. 3CV Red. i=10-30. Imagen representativa...
Reductor sin fin corona Tamaño 75 Brida PAM 160/14 - Motor carcasa 71 B5
Reductores sinfín corona

Reductor sin fin corona Tamaño 75 Brida PAM 160/14 - Motor carcasa 71 B5

Generico-MOT
9R075xxx71B5
195,68 € (161,72 € IVA no incluido)
Con eje de salida hueco de Ø28mm, y brida de entrada PAM 160/14 (Ø Ext 160mm y Ø Eje entrada 14mm) tipo B5, adecuada para motores con carcasa tamaño 90. Relaciones de reducción: 60-80-100. Las potencias de los motores habituales a 1500 rpm son: 0,5CV. 0,75CV Carcasa reducida. Imagen representativa para fines ilustrativos, el artículo...

Los clientes que compraron este producto también han comprado:

Soporte con rodamiento en fundición
Soportes de pie con rodamientos en fundición

Soporte con rodamiento eje 45mm UCP209 - ISB

ISB
UCP209-ISB
18,17 € (15,02 € IVA no incluido)
Soporte de fundición con rodamiento insertado UCP209 para eje de diámetro 45mm, soporte autoalineante de apoyo con rodamiento a bolas insertado con prisioneros en el anillo interior, obturación de chapa dotada de un labio en caucho de nitrilo. Rodamiento con aros exteriores esféricos para el autoalinemiento y poder compensar defectos de alineación....

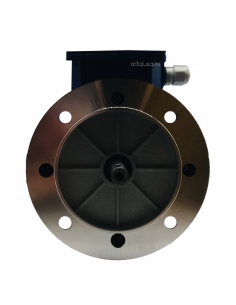

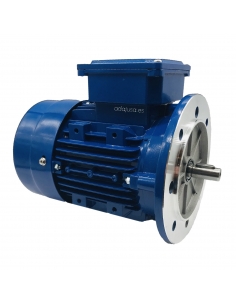

Motor eléctrico monofásico 0,37Kw 0,5CV 230V B5 1500 medio par arranque | ADAJUSA | precio Motor eléctrico monofásico 0,37Kw 0,5CV 230V B5 1500 medio par arranque | ADAJUSA | precio 2
Motores eléctricos monofásicos 1500 rpm medio par de arranque

Motor monofásico 0,37Kw 0,5CV 230V 1500 rpm medio par de arranque, Brida B5

Generico-MOT
SY7124B5
118,62 € (98,03 € IVA no incluido)
Motor eléctrico monofásico 0,37kW (0,5CV) 230V 1500 rpm Brida B5, medio par de arranque, carcasa en aluminio. Fabricado bajo normativa europea IEC. Referencia: SY-71M2-4 B5 Tensión: 230Vac 50Hz. Potencia: 0,37Kw – 0,5CV Tipo: Medio par de arranque. Número de polos: 4. Revoluciones: 1500 rpm. Brida: B5 Diámetro de eje: 14mm. Diámetro de brida:...
Filtro EMI monofásico 10A | Adajusa
Filtros EMC/RFI monofásicos

Filtro EMC 10A 230V Serie FN2010

Schaffner
FN2010-1006
25,48 € (21,06 € IVA no incluido)
Filtro EMC CA/CC de uso general de una etapa, intensidad nominal 10A, alimentación de red monofásica, atenuación estándar. Solución para el cumplimiento de la compatibilidad electromagnética (EMC) en equipos eléctricos y electrónicos. Permiten mejorar la inmunidad, eficiencia y seguridad de los equipos controlando las interferencias limitadas por la...
Motor trifásico 1,5Kw 2CV 230/400V 1500 rpm IE1 Brida B5 Motor trifásico 1,5Kw 2CV 230/400V 1500 rpm IE1 Brida B5 2
Motores eléctricos trifásicos 1500 rpm brida B5 carcasa aluminio IE1, IE2, IE3

Motor trifásico 1,5Kw 2CV 230/400V 1500 rpm IE1 Brida B5

Generico-MOT
SS90L4B54E1
170,10 € (140,58 € IVA no incluido)
Motor eléctrico trifásico 1,5kW (2CV) 230/400V 1500 rpm (4 Polos) Brida B5, carcasa en aluminio. Fabricado bajo normativa europea IEC.  Referencia: SS90L4B54E1 Tensión: 230/400Vac 50/60Hz. Número de polos: 4. Revoluciones: 1500 rpm. Brida: B5. Diámetro de eje: 24mm. Diámetro de la brida: 200mm Potencia: 1,5Kw - 2Cv. Tamaño: 90. Eficiencia...
Disyuntor guardamotor 4A a 6,3A Serie TGV2 Disyuntor guardamotor 4A a 6,3A Serie TGV2 2
Disyuntores guardamotores protección motor

Disyuntor guardamotor 4A a 6,3A Serie TGV2

TRACON
TGV2-10
29,69 € (24,54 € IVA no incluido)
Disyuntor guardamotor trifásico para protección de motores eléctricos. La regulación del disyuntor guardamotor está comprendida entre 4A a 6,3A. La instalación de un disyuntor guardamotor permite prevenir la avería de motores eléctricos, tanto monofásicos como trifásicos, por sobrecarga o por fallo de una fase o cortocircuito.Referencia: TGV2-10...

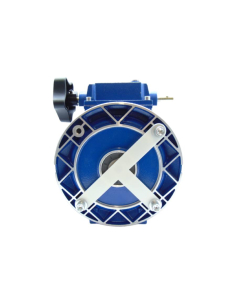

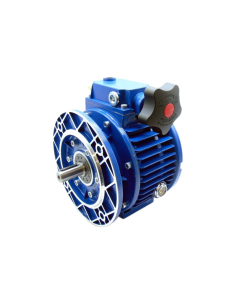

Variador de velocidad mecánico Variador de velocidad mecánico 2
