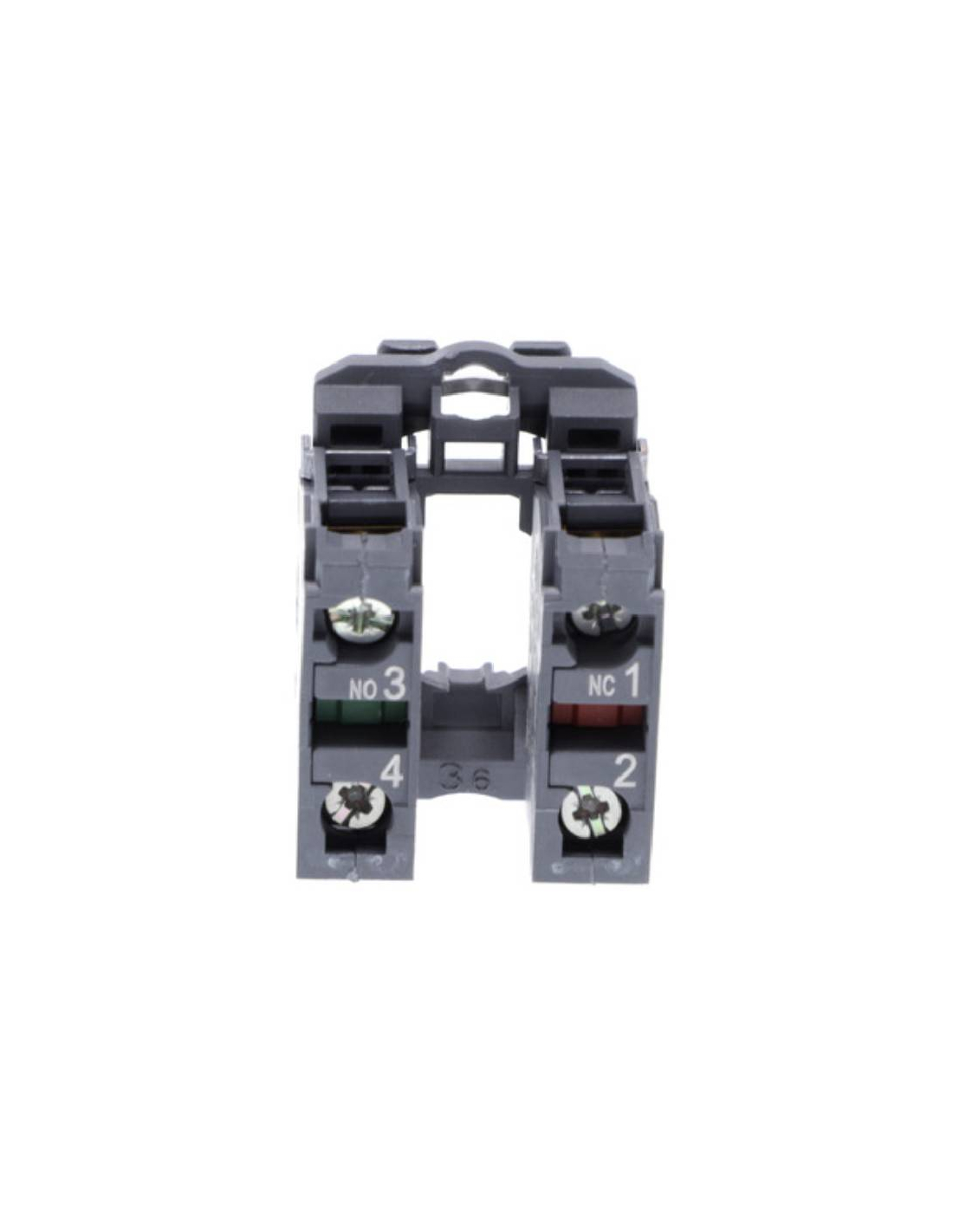

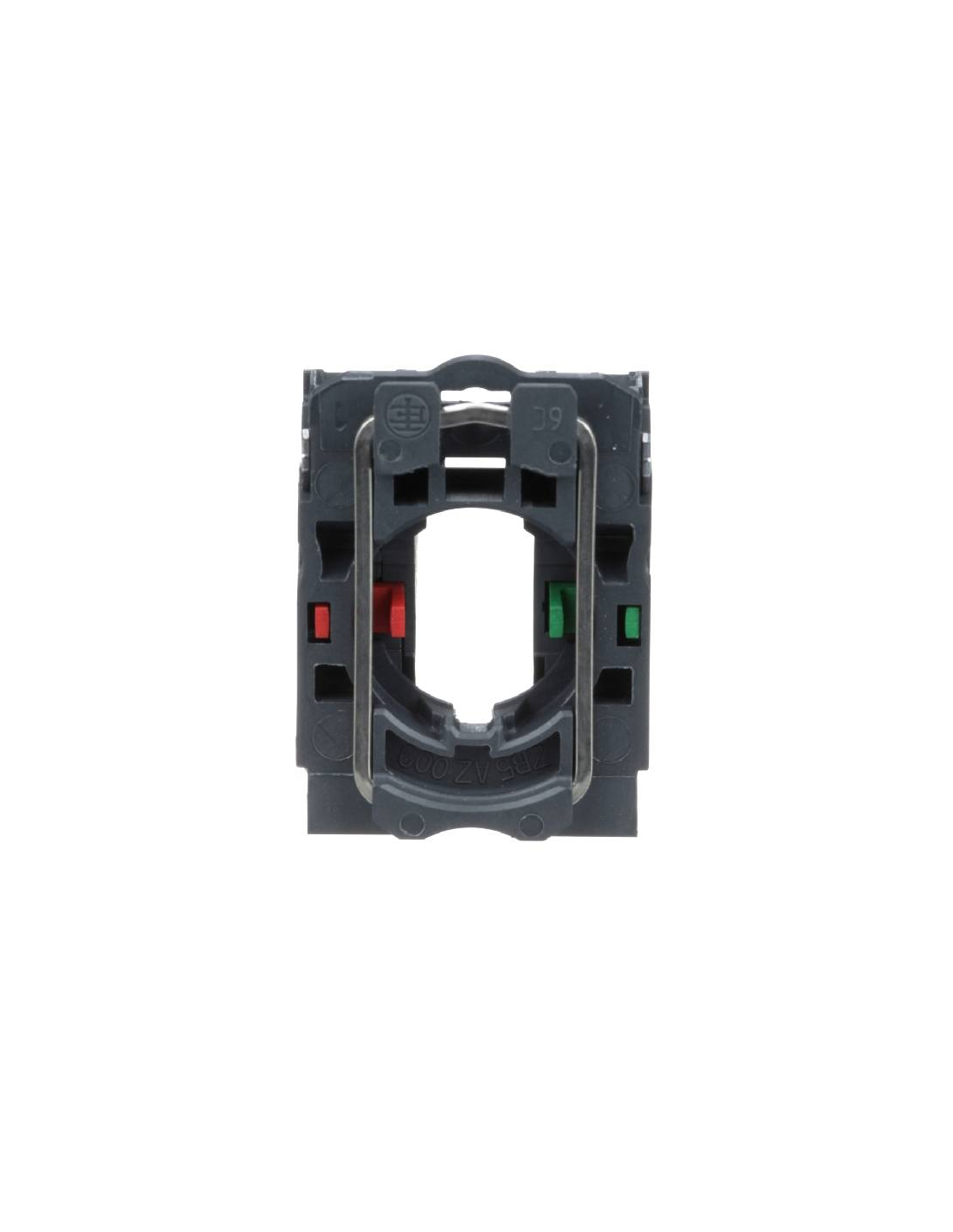

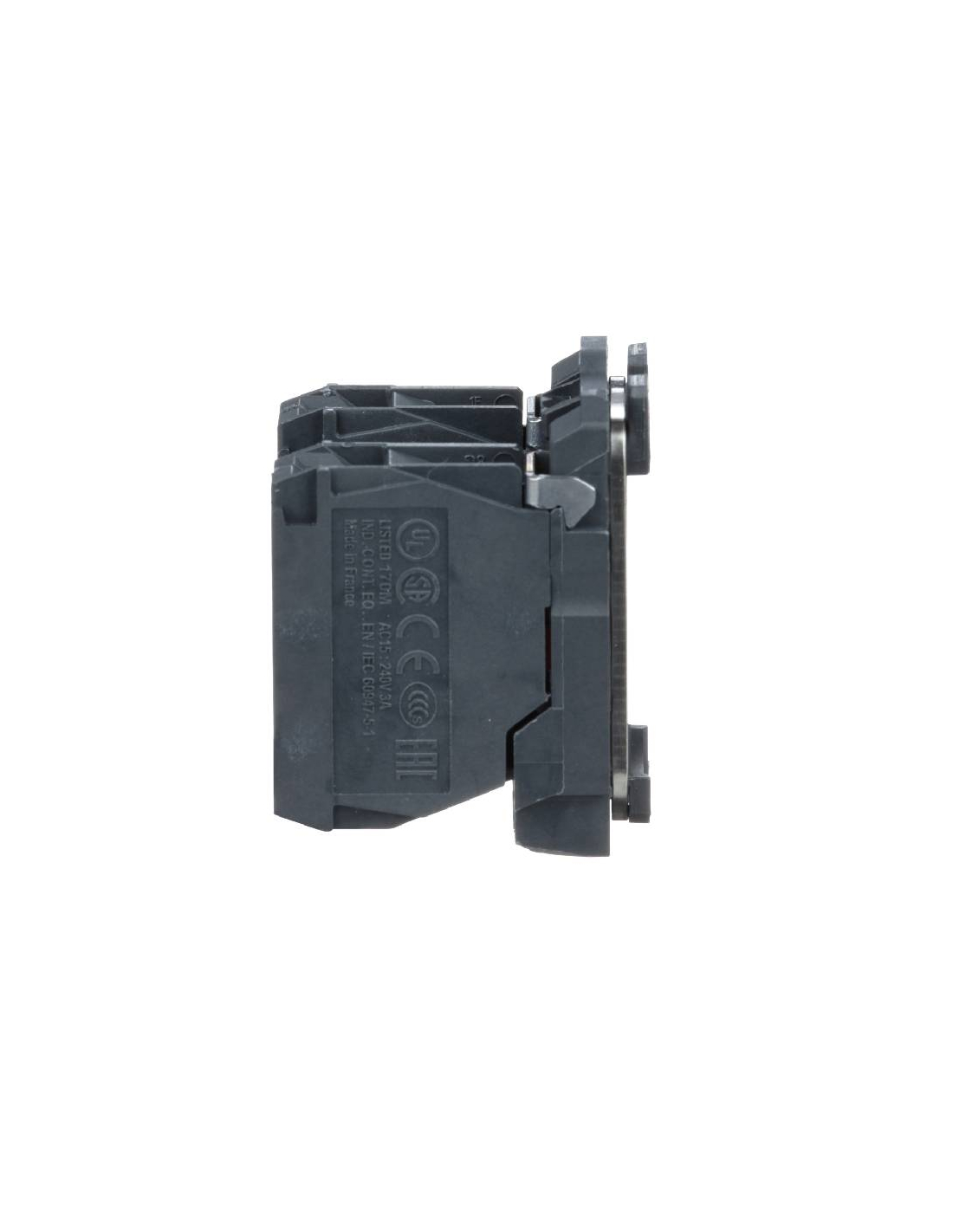

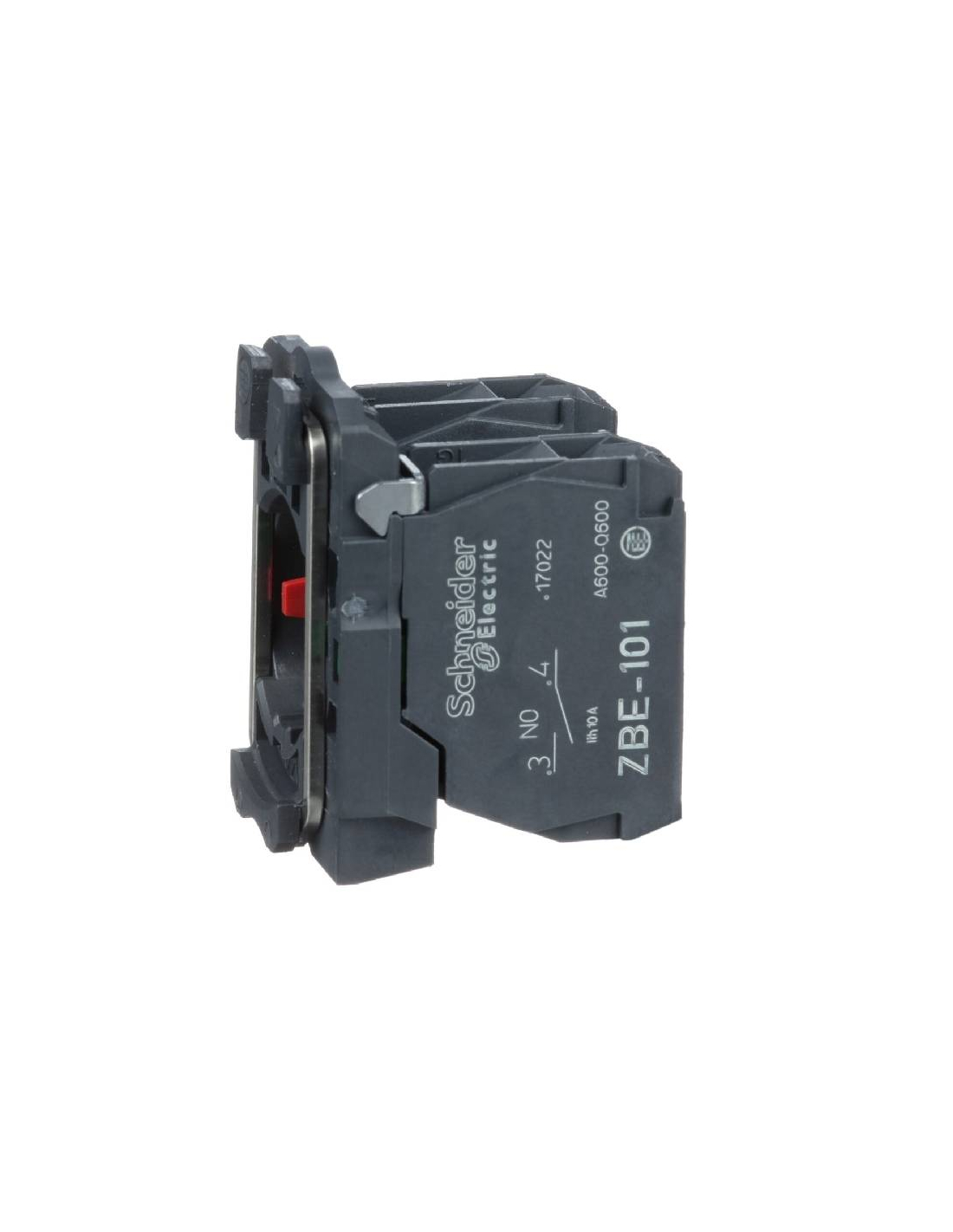

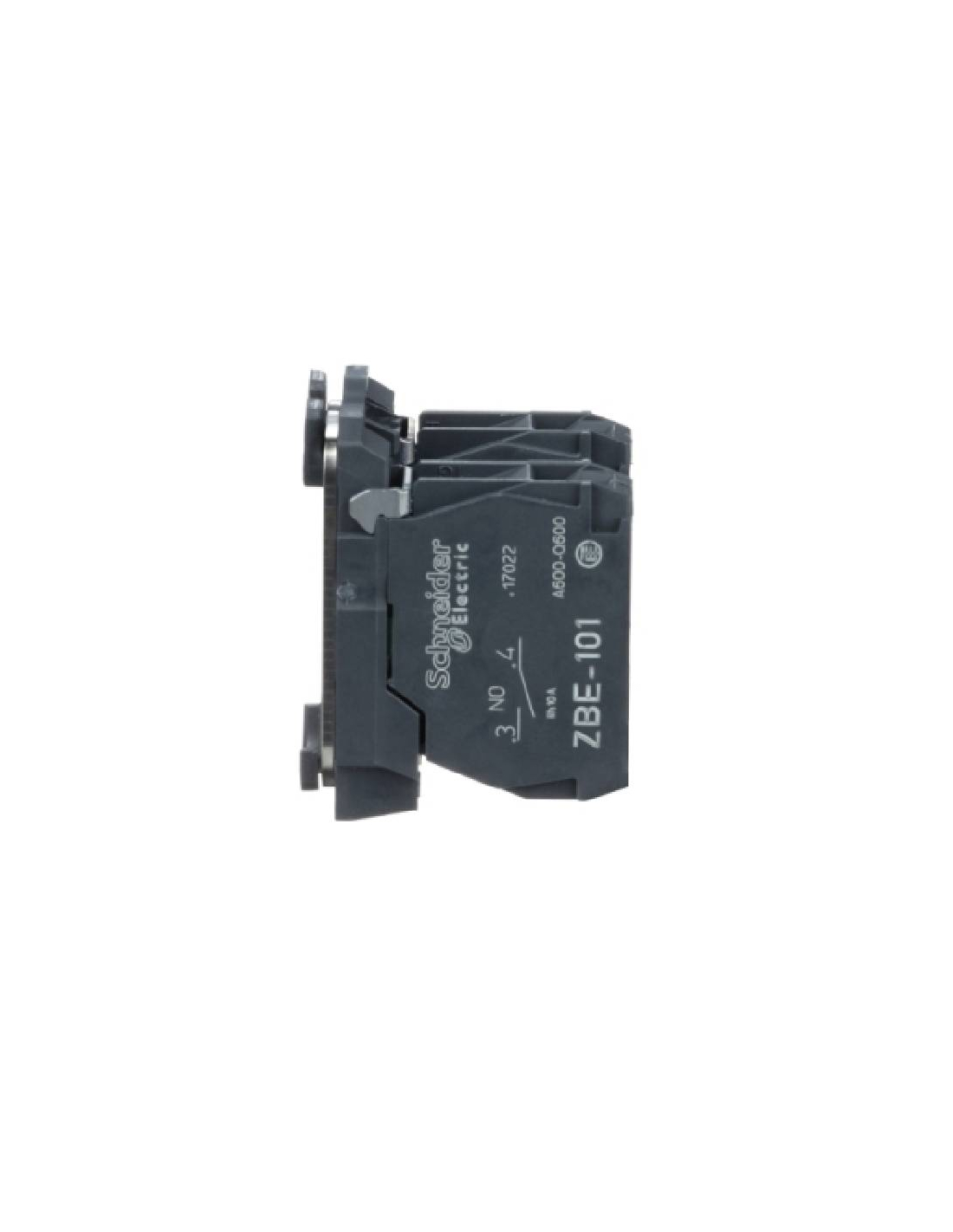

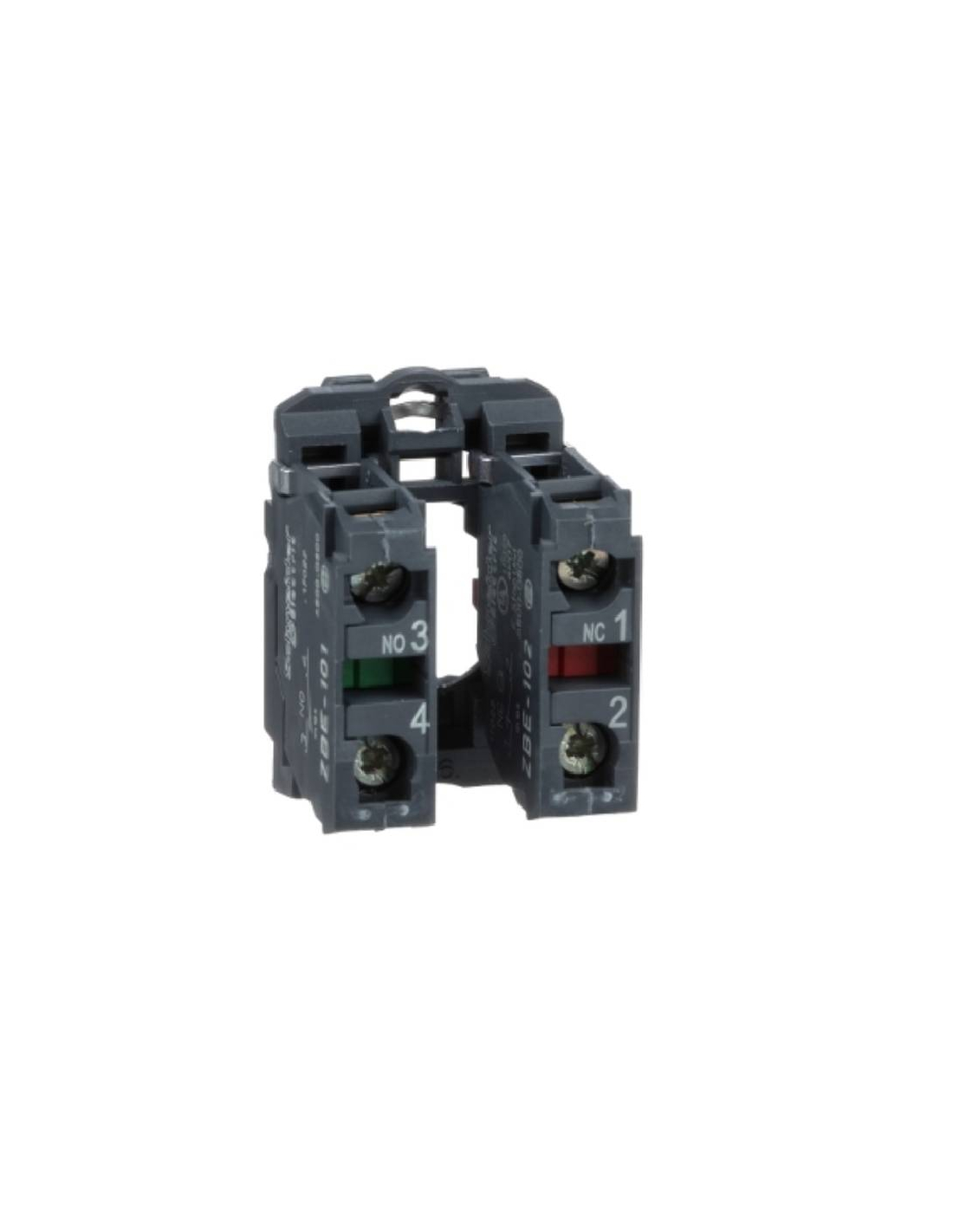

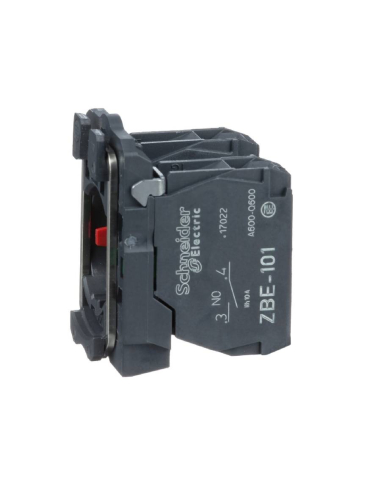

Bloque de contacto abierto (1 NO) y de contacto cerrado (1 NC) con collar de fijación para montaje sobre cabezas de pulsadores y selectores de la serie de plástico HARMONY XB5 de 22mm de diámetro.
Este bloque de contacto Harmony ZB permite reemplazar y configurar los pulsadores y selectores de forma rápida y sencilla. Se instala o sustituye fácilmente en unidades de las series Harmony XB5 mediante clip y se conecta a los circuitos de control mediante bornes de tornillo simples. Protege a los operadores del contacto inadvertido con circuitos energizados gracias a su grado de protección IP20. Su alta resistencia reduce el mantenimiento y los daños en la instalación. Presenta un esquema de colores claro. Los bornes de conexión de tornillo aseguran una alta resistencia a las vibraciones, lo que lo convierte en un producto adecuado para su instalación en máquinas expuestas a grandes impactos.
El suministro incluye el cuerpo completo: un bloque de contacto abierto (ZBE101), un bloque de contacto cerrado (ZBE102) y base o anillo de fijación de plástico (ZB5AZ009) que permite conectar los cabezales XB5 con los bloques de contacto.
Características:
- Fabricante: SCHNEIDER
- Referencia: ZB5AZ105
- Tipo de contacto: Abierto + Cerrado (1NO + 1NC)
- Funcionamiento del contacto: Ruptura lenta
- Protección contra cortocircuito: 10A Fusible de cartucho tipo gG
- Corriente térmica convencional: 10A
- Tensión nominal de aislamiento: 600V
- Resistencia a picos de tensión: 6kV
- Corriente nominal de empleo: 3A en 240V, AC-15 / 6A en 120V, AC-15 / 0,1A en 600V, DC-13 / 0,27A en 250V, DC-13 / 0,55A en 125V, DC-13 / 1,2A en 600V, AC-15
- Durabilidad mecánica: 10000000 ciclos
- Temperatura de funcionamiento: -40…70C
- Grados de protección: IP20
- Bornas: Tornillo
Dimensiones:
Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
