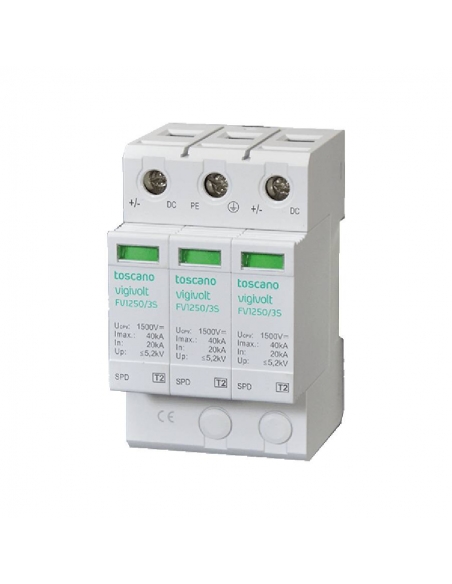

Protector de sobretensiones transitorias para sistemas fotovoltaicos Tipo 1+2, 1250Vdc, 40kA. Protege contra descargas y sobretensiones producidas por impactos de rayos en la parte continua de dichos sistemas.
La protección consiste en tres etapas de varistores equipados con desconectadores térmicos que indican a través de un ventanilla el fallo del elemento.
En el caso de que se produzca una sobretensión transitoria, el equipo la absorbe evitando así que produzca cualquier daño en los dispositivos conectados a la red. Si a causa de una sobretensión, la protección quedara inoperativa, el equipo mostrará la ventana de aviso en color rojo. En tal caso, el módulo protector habrá quedado inutilizado, debiendo ser sustituido por otro (enchufable: fácil reposición).
Características técnicas:
- Fabricante: Toscano
- Referencia: FV2-1250/3
- Tensión nominal: 1250VDC
- Tensión máxima DC+/DC- (Ucpv): 1700 VDC
- Intensidad de impulso (10/350 μs): 5 kA
- Corriente nominal de descarga 8/20 (In): 20 kA
- Corriente máxima de descarga (Imax): 40 kA
- Nivel de protección Up:
- Tiempo de respuesta (ta): ≤ 25 ns
- Fusible previo máximo: 125 A (gL/gG)
- Tipo: 1+2
- Grado de protección: IP20
- Temperatura de servicio: -40ºC a +70ºC
- Montaje: Rail DIN 35
- Indicación de avería: Ventana
- Normas: 2014-35-UE (LVD), 2014-30-UE (EMC), 2011-65-UE (RoHS)
Conexionado:
Para ampliar la información puede descargar la ficha técnica pulsado sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, es obligatorio cumplir las normativas vigentes en el lugar de la instalación.
