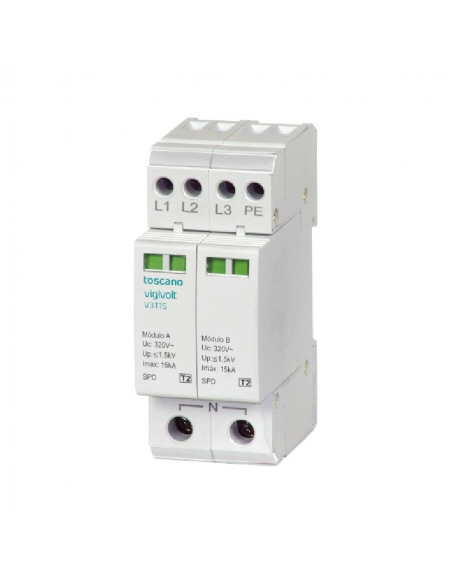

Protector de sobretensiones transitorias, descargador a tierra, de perfil estrecho tipo II para líneas trifasiocas 400 Vac. 30kA. Cartuchos sustituibles con indicación del estado operativo del elemento protector. Este elemento ofrece protección contra subidas de tensión de muy corta duración y de gran energía, por ejemplo las producidas por rayos.
El equipo incorpora protección con descargadores de GAS para evitar posibles fugas de corriente a tierra por desgaste del varistor.
El protector de sobretensiones transitorias cuenta con un dispositivo de protección que desconecta el dispositivo cuando este queda dañado debido a una sobrecarga, en este momento, el dispositivo de conexión interna desconecta al protector de la línea de alimentación al mismo tiempo que cambia el indicador de estado a color rojo, indicando que el dispositivo de protección debe de ser cambiado. La alarma de cambio queda indicada de forma muy clara sobre la ventana frontal del dispositivo. Para la sustitución del cartucho de protección no es necesario ninguna herramienta especial.
El protector de sobretensiones transitorias se instala de una forma muy sencilla y fácil sobre carril DIN normalizado, y están diseñados para ser usados en redes trifásicas con neutro de 400Vac.
El protector de sobretensiones transitorias protege contra las subidas de tensión de muy corta duración y de gran energía, por ejemplo, las producidas por rayos o grandes conmutaciones en líneas de alta tensión, no ofrece protección contra subidas de tensión permanentes o de elevada duración en el tiempo (>8μseg). No es adecuado para proteger por sobretensiones permanentes.
Adecuado para uso en instalaciones domésticas trifásicas, puntos de recarga de vehículos e industria.
Características técnicas:
- Fabricante: Toscano
- Referencia: V3T-15
- Número de polos: 4 (3 Fases+Neutro) en perfil estrecho.
- Tensión nominal (Un): 400 Vac
- Tensión máxima (Uc): 320 Vac
- Frecuencia: 50-60 Hz
- Nivel de protección (Up): ≤1,5 kV
- Intensidad máxima descarga (8/20μs) Imax: 30 kA
- Intensidad nominal (In) 8/20µs: 15 kA
- Clase: II
- Tiempo de respuesta por sobretensión: ≤25 ns
- Sección máxima de cable en bornas: 16 mm2
- Fusible previo máximo: 100 A gL
- Dimensiones: 36x90x71 mm (ancho x alto x fondo)
- número de módulos DIN: 2
- Márgenes de temperatura: -40º ÷ +80ºC
- Grado de protección: IP20
- Indicación visual de avería: SI
- Cartuchos recambiables: SI
- Peso aproximado: 280g
- Normativa: IEC 61643-1 / EN 61643-11
Para ampliar la información puede descargar la ficha técnica pulsado sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, es obligatorio cumplir las normativas vigentes en el lugar de la instalación.
