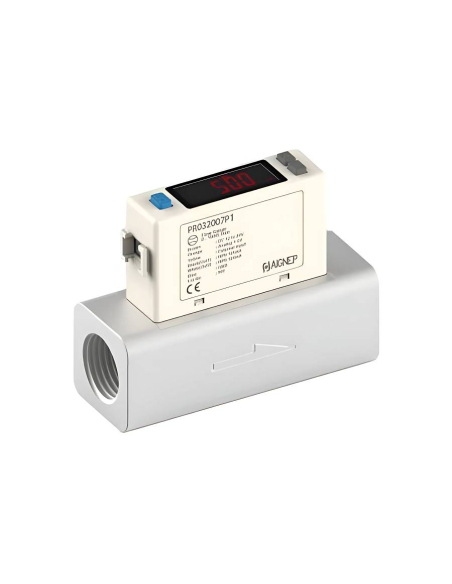

Sensor digital de caudal y presión 10-2000l/min salida PNP + Analógica (1-5V) - Aignep

Sensor de medida digital de tamaño compacto para el control simultáneo de caudal o flujo y presión en un solo dispositivo, cuenta con un display LCD de siete segmentos que permite mostrar la información en color verde, rojo o naranja en función de la configuración de los datos establecidos. Dispone de una salida tipo PNP y de una salida de tensión analógica (1 ~ 5V); permite mediciones de presión de 0,9 a 10 bar y de caudal de 10 a 2000 l/min. Sistema de conexión a tubería recta mediante rosca hembra G3/4.


El dispositivo, que permite obtener información actualizada de forma continuada mediante una sencilla visualización, dispone de una entrada externa de interface de comunicación.

El display muestra directamente la lectura de presión o caudal de entrada, si es inferior a los valores programados esta lectura aparecerá en color rojo, si es igual o superior aparecerá en color verde. La salida permanecerá sin activar mientras la presión o caudal de entrada estén por debajo de los valores ajustados, y se activará cuando la presión o caudal de entrada alcancen o superen dichos valores.

Características técnicas:

• Fabricante: Aignep
• Referencia: PR032007P1
• Tipo de medida: Presión y caudal
• Rango de presión: 0,9 a 10bar
• Rango de caudal medido: 10 a 2000l/min
• Fluido: Aire filtrado, no corrosivo, gas no inflamable
• Tensión de alimentación: 12-24Vdc ±10%
• Consumo de corriente: ≤  50mA
• Medida de conexión: G3/4
• Color display: Rojo/Verde/Naranja
• Grado de protección: IP40
• Temperatura de funcionamiento: 0 a 50C
• Temperatura del fluido de trabajo: 0 a 50C
• Cable conductor: Cable de resistencia al aceite (PVC) Ø4 - 26 AWG (0,15 mm) - 6 núcleos

Dimensiones:

Esquema conexiones del circuito de la salida:

Accesorio para montaje (no incluido):

• Soporte de montaje PR03B20

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
