Vacuostato digital 2 salidas PNP + 1 salida analógica - Aignep

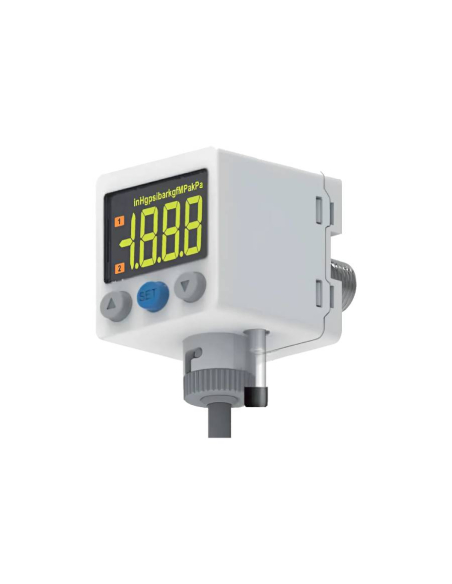

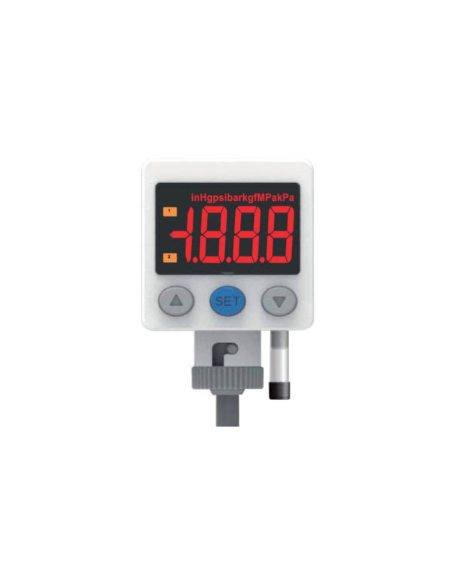

Vacuostato de medida digital del nivel de vacío con 2 salidas tipo PNP y 1 salida analógica (4 ~ 20 mA). Dispositivo de rápida y sencilla instalación que cuenta con un display LCD de siete segmentos que permite mostrar la información en color verde o rojo en función de la configuración de los datos establecidos, permite programar el color deseado para diferentes condiciones de introducción de datos. El display muestra directamente el nivel de vacío de la entrada, si es inferior al programado aparecerá en color rojo, si es igual o superior aparecerá en color verde. La salida permanecerá sin activar mientras el nivel de vacío de la entrada esté por debajo del nivel de entrada ajustado, y se activará cuando el nivel de vacío de la entrada alcance o supere el valor ajustado.

El tamaño del display permite una cómoda lectura de la información de medida mostrada, así como de las unidades de medida utilizadas que son mostradas en la parte superior de la pantalla.  El equipo permite trabajar en distintas unidades de medida (kPa, MPa, Kgr/cm2, bar, inHg y psi). El presostato presenta, en todas las direcciones, protección al agua y al polvo (IP65).

La toma de entrada se encuentra en la parte trasera y el tipo de rosca es R 1/8" - M5.

Características técnicas:

• Fabricante: Aignep
• Referencia: PR02 V 02 P2
• Tipo de medida: Vacío
• Rango de presión: 0 a -1bar (0 a -101,3KPa)
• Rango de presión de ajuste: 0,1 a -1bar (10 a -101,3KPa)
• Resistencia a la presión: 3bar (300KPa)
• Fluido: Aire filtrado, no corrosivo / Gas no inflamable
• Tensión de alimentación: 12 - 24Vdc ±10%
• Consumo de corriente (sin carga): ≤ 40mA
• Corriente carga máxima: 125mA
• Voltaje máximo: 24Vdc
• Voltaje residual ≤ 1,5V
• Repetibilidad: ±0,2% fondo escala, ±1 dígito
• Histéresis: Regulable
• Tiempo de respuesta: ≤ 2,5ms
• Protección de cortocircuito salida: Sí
• Display LCD a 7 segmentos: 3 1/2 digital (tasa de muestreo: 5 veces/segundo)
• Color display: Rojo/Verde
• Precisión del display: ±2% fondo escala, ±1 dígito (temperatura ambiente 25C ± 3C)
• Salida analógica (voltaje en salida) (*): 1 a 5V ±2,5% FS
• Salida analógica (corriente en salida) (**): 4 a 20mA ±2,5% FS
• Medida de conexión: R1/8 - M5
• Grado de protección: IP65
• Temperatura de trabajo: 0 a 50C
• Peso: 86gr

Dimensiones:

Esquema de conexiones del circuito de salida:

Accesorios para montaje (no incluidos):

• Soporte de montaje PR02B1
• Soporte de montaje PR02B2
• Adaptador de panel + cuerpo frontal PR02B3

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
