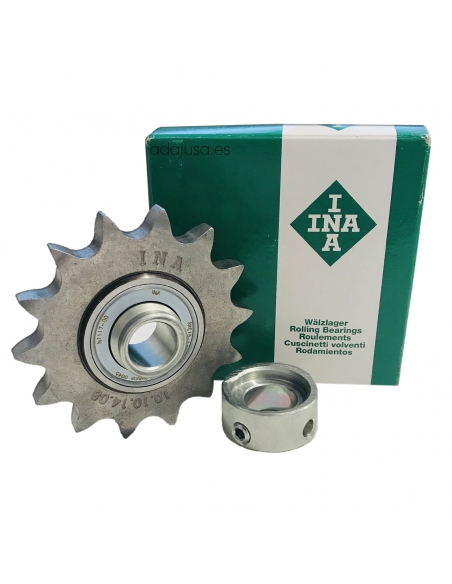

Rueda tensora para cadena diámetro 25mm 13 dientes 20B St 52 - INA

Las ruedas o piñones tensores para cadenas INA son unidades de guiado y reenvío de cadenas, siendo válidas para cadenas normales y de rodillos. Sirven para compensar los alargamientos de las cadenas, que se producen a lo largo de la vida útil por el propio funcionamiento, mejoran la suavidad de marcha y aumentan el rendimiento del sistema bajo cargas y velocidades elevadas.

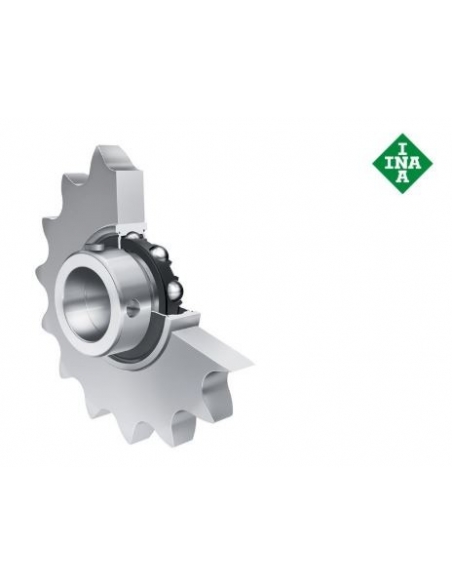

Las unidades se suministran listas para el montaje, se componen de rueda para la cadena y rodamiento rígidos a bolas ya montado. Las ruedas tensoras para cadenas están fabricadas en acero sinterizado de elevada resistencia. Como el anillo interior del rodamiento rígido a bolas está prolongado por ambos lados, no se requieren anillos separadores adicionales.

El anillo interior se fija en el eje mediante un anillo tensor excéntrico. El taladro de esta serie tiene una tolerancia positiva. De esta manera, se pueden utilizar ejes sin mecanizar hasta la tolerancia ISO h9 bajo cargas y velocidades medias.

Fabricante: INA

Referencia: KSR 25.L0.20.10.13.15

Dimensiones:

• Diámetro del buje (d): 25 mm Tolerancia: +0,018/0
• Diámetro de la punta (D_k): 144 mm
• Anchura del tensor (B₁₎: 21 mm
• Ancho del anillo exterior (C): 15 mm
• Grosor tensor (C₁₎: 17.6 mm.
• Acho del chaflán (C₂₎: 2.5 mm.
• Diámetro exterior (D): 52 mm.
• Diámetro primitivo (D₀₎: 132.7 mm.
• Diámetro exterior del tensor (d_3): 52 mm.
• Dentado (p): 20B
• Número de dientes (Z): 13
• Peso: 1,09 Kg.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
