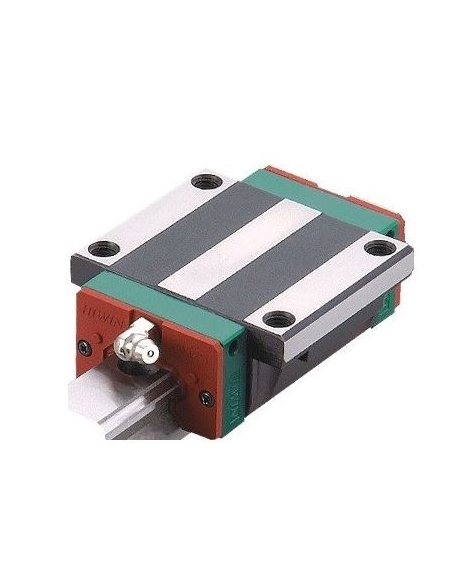

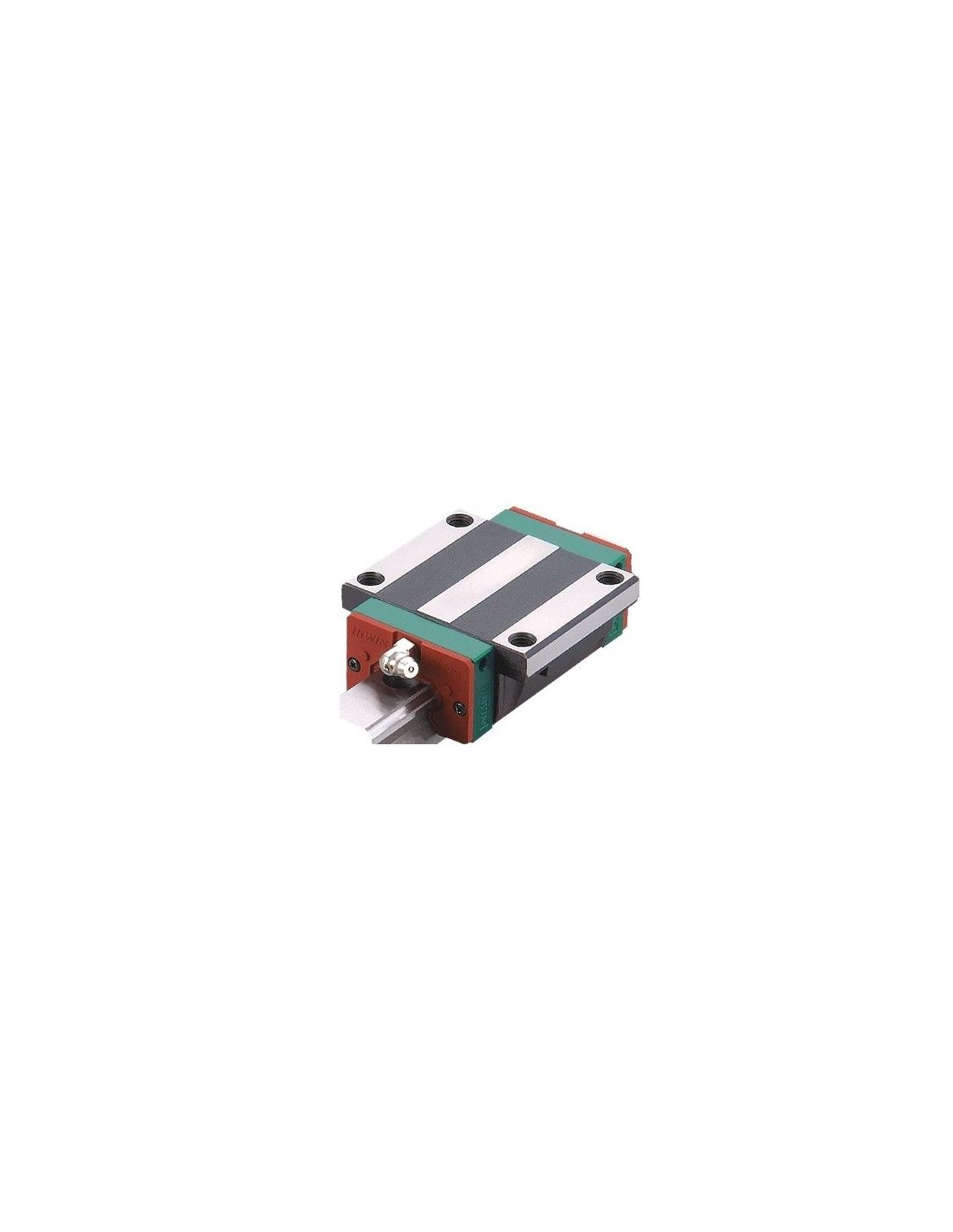

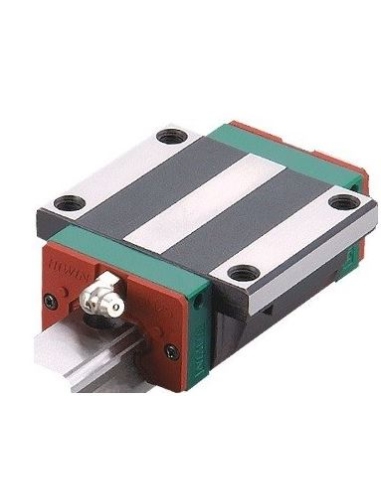

Patín aletas tamaño 30 precarga ligera HGW30HCC - Hiwin

Patín HIWIN de precisión a bolas con brida (aletas) HIWIN HGW30HCC tamaño 30, carga superalta (H), precisión estándar (C) y precarga ligera (Z0), permite una alta precisión de posicionamiento con un muy baja resistencia a la rodadura. Fabricado con 4 circuitos de rodaduras con una disposición de 45º permiten asumir carga desde cualquier dirección. Muy alta capacidad de carga y larga vida útil, permite movimientos de alta precisión sin producir efectos de vibración (stick-slip). Debido a su bajo coeficiente de fricción, permite una alta velocidad de desplazamiento.


Se suministran con engrasador para facilitar la labores de mantenimiento. Solo requieren un mínima lubricación. Se suministra con un sistema de juntas formado por juntas frontales y inferiores, para evitar la entrada de sustancias extrañas, tales como partículas de polvo, astillas o cualquier otro elemento, en las trayectorias de las bolas del patín.

Pueden ser instalados en cualquier posición, y la fijación es mediante los taladros roscados sobre el cuerpo del patín, o pasantes sobre el cuerpo del patín.




Serie HG recomendada para: Rectificadoras, fresadoras y taladradoras, tornos, centros de mecanizado, madera

Precarga Z0: Precarga ligera 0 – 0,02 Cdyn. Dirección de carga constante, poca vibración, se requiere menor precisión

Fabricante: HIWIN

Referencia del fabricante:

- HGW30-HCC (patín con bridas, superalta carga; montaje del patín desde arriba o desde abajo; precarga Z0; precisión C)

Dimensiones:



Para otros tamaños o ejecuciones consultar.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
