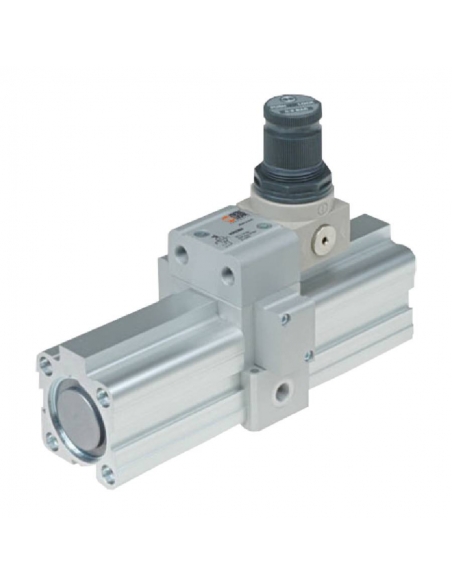

Multiplicador de presión aire-aire de diámetro 40, sin regulador de presión de aire a la salida. El multiplicador de presión de aire, también llamado booster, es un dispositivo automático que comprime el aire entrante, liberando en la salida un flujo de aire con presión doble con respecto a la entrada, multiplica por dos el valor de la presión del aire en su entrada.
Este dispositivo se utiliza habitualmente donde se necesite intensificar, en un sitio determinado, la presión de alimentación de uno o mas actuadores neumáticos. Es un dispositivo enteramente neumático, se puede usar en ambientes donde este desaconsejado el uso de dispositivos eléctricos. El multiplicador está equipado con válvulas antirretorno que permiten el mantenimiento de la presión de salida, aun interrumpiendo la presión de entrada.
Los multiplicadores de presión, no reemplazan a los compresores, pero proporciona por un tiempo limitado una presión de valor superior. Suelen usarse para aumentar la fuerza de los cilindros neumáticos.
Para evitar fluctuaciones de la presión de salida se aconseja instalar un depósito posterior al multiplicador.
El manómetro de presión para la indicación de la presión no esta incluido en el suministro, se ha de pedir por separado.
Características técnicas:
- Fabricante: Metal Work.
- Referencia: 9002100
- Diámetro: 40mm.
- Fluido: Aire sin lubricación, si se utiliza aire lubricado, esta debe de ser continua.
- Rosca: G 1/8.
- Presión de entrada:
- MPa: 0,2 ... 1.
- bar: 2 ... 10.
- psi: 29 .. 145.
- Presión de salida:
- MPa: max 2.
- bar: max 20.
- psi: max 290
- Temperatura de funcionamiento: -10º ... 60º.
- Peso: 1.380 gr.
- Fijación: Posibilidad de fijación a pared o a panel.
- Posición de montaje: en cualquier posición.
- Regulador de presión instalado.
Atención: Es necesario de desenchufar la alimentación y descargar el circuito de utilización antes de efectuar cualquier intervención con el dispositivo.
Dimensiones:
Curvas de caudal:
Para evitar fluctuaciones de la presión de salida se aconseja instalar un depósito posterior al multiplicador, en caso de utilización de un depósito hay que tener presente los tiempos de llenado del depósito, a continuación proporcionamos una curva de llenado para uno de 10 litros.
Nota de instalación: El regulador de presión se instala a la entrada del multiplicador, si por ejemplo, necesitamos tener 10kgr/cm2 a la salida, tenemos que ajustar el regulador a una presión de 5kg/cm2 ya que el multiplicador proporciona el doble de presión a la salida de la que tiene en la entrada.
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
