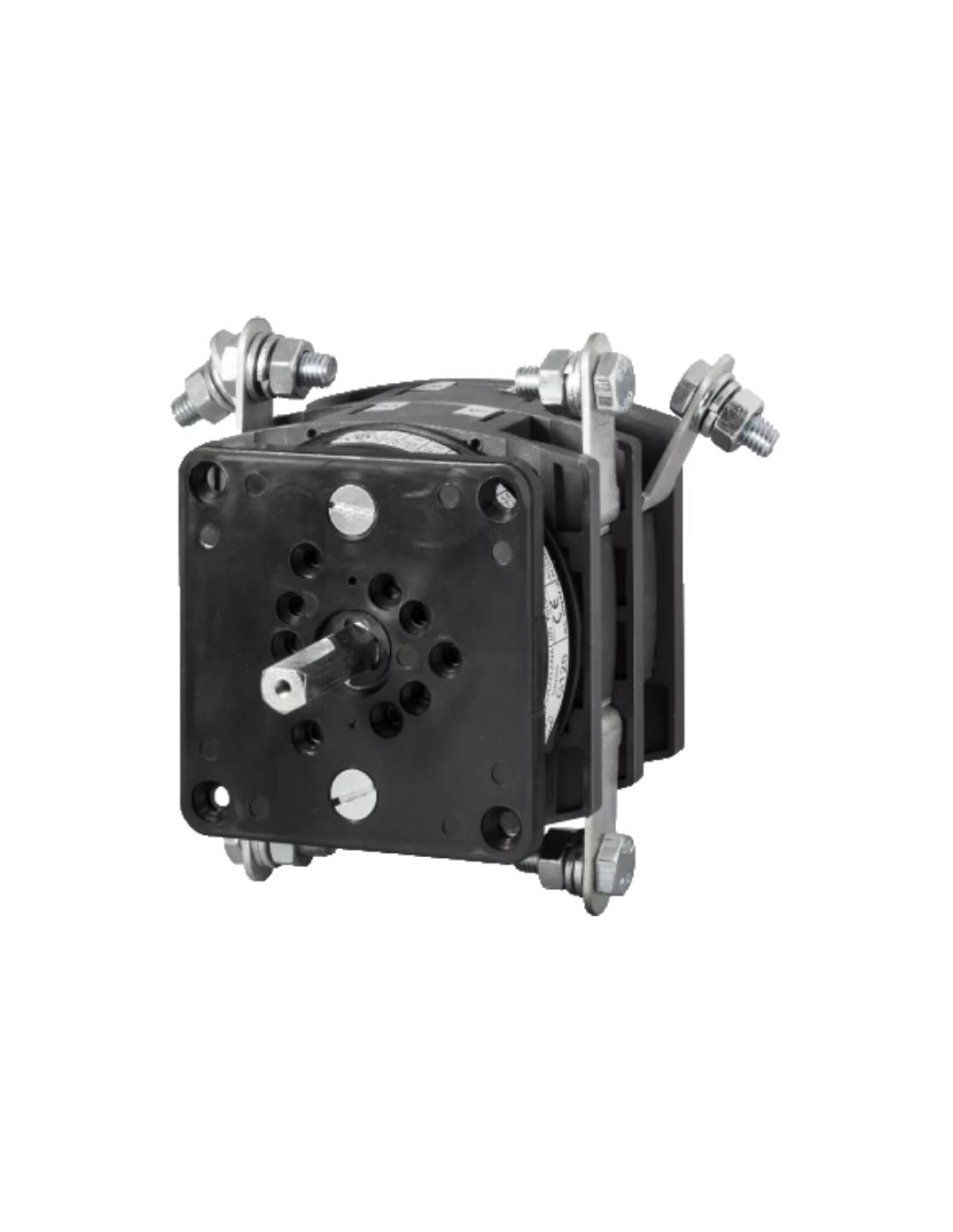

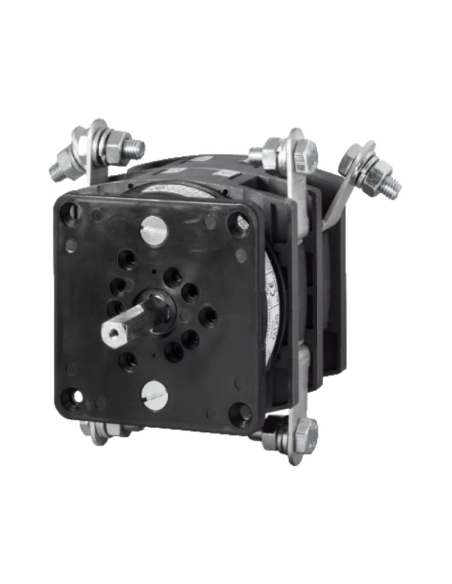

Interruptor de levas trifásico 125A para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1.
Esta serie de interruptores rotatorios, han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.
Montaje mediante fijación panel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.
Características:
- Marca: Giovenzana.
- Referencia del proveedor: G1250003R.
- número de polos: 3.
- Tensión nominal Ue: 690V.
- Intensidad nominal Ie (AC21A): 125A.
- Capacidad nominal de interrupción: 10kA.
- Nº de maniobras / horas: 120.
- Durabilidad mecánica: 1.000.000 maniobras.
- Montaje empotrado.
- Grado de protección:
- Mandos tipo 1-4-4X: IP-65.
- Mandos con solo maneta: IP-40.
- Bornes: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A: 125A.
- Categoría de uso AC-22A: 125A.
- Categoría de uso AC-23A:
- Motores estándar monofásicos 230Vac: 35A - 6,5kW.
- Motores estándar trifásicos 230Vac: 35A - 11kW.
- Motores estándar trifásicos 400Vac: 32A - 18,5kW.
- Categoría de uso AC-3:
- Motores estándar monofásicos 230Vac: 30A - 5,5kW.
- Motores estándar trifásicos 230Vac: 27A - 9kW.
- Motores estándar trifásicos 400VAc: 27A - 15kW.
- Categoría de uso DC-21A (corriente continua):
- Pequeña sobrecarga 50V (1 fase): 32A.
- Categoría de uso DC-22A (corriente continua):
- Carga mixta 30V (1 fase): 25A.
Montaje:
Material de uso profesional, instalar respetando la normativa vigente en el lugar de la instalación.
