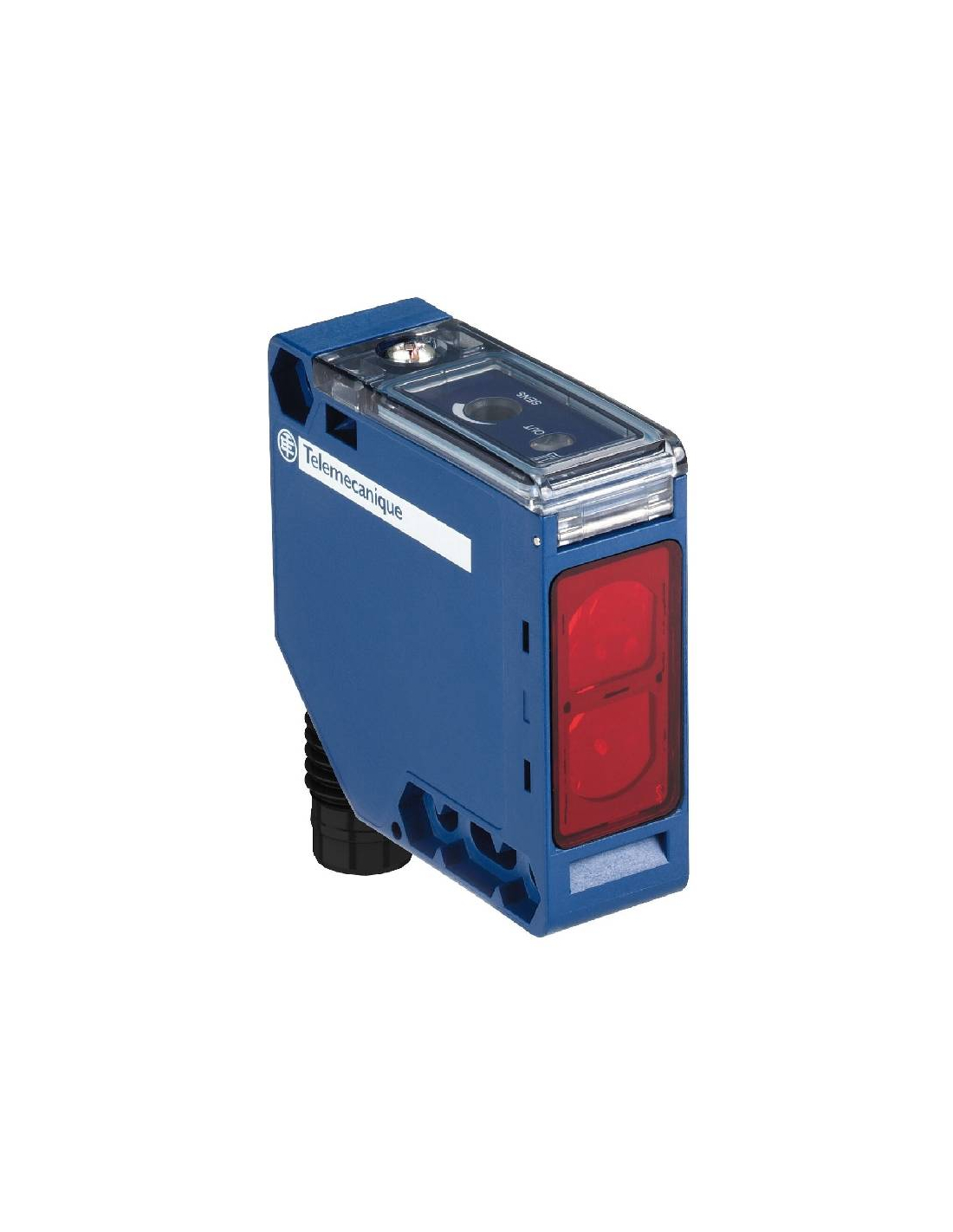

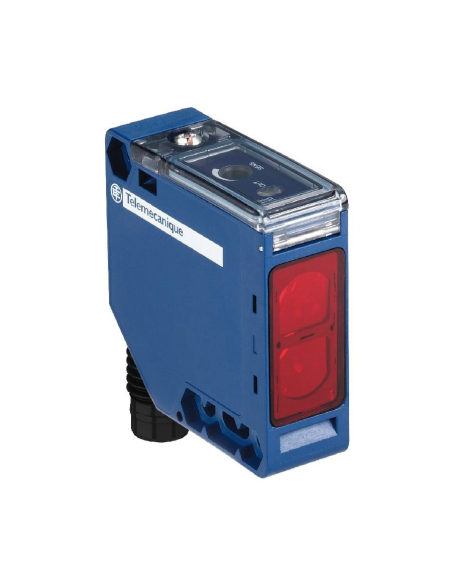

Sensor fotoeléctrico o fotocélula para la detección de presencia o ausencia de objetos; sistema de detección de tipo difuso con salida de tipo PNP, alcance de detección 1 metro, conector macho M12 de 4 pines. Tensión de alimentación 12-24Vcc. Este modelo puede ser montado directamente en superficie o bien en soporte mediante sus puntos de fijación.
Sensor fotoeléctrico que utiliza luz infrarroja para detectar la presencia o ausencia de objetos, se basa en un sistema de detección difuso en el que emisor y receptor se encuentran en el mismo elemento. En el momento en que un objeto se interpone en el haz emitido por el emisor, la luz rebota contra dicho objeto produciéndose la reflexión y cambiando de dirección siendo enviada al receptor; al ser recibida con una intensidad diferente a la emitida se traduce en una señal eléctrica que se transmite al sistema de control de la fotocélula indicando la presencia de un objeto. En caso de no haber presencia de ningún objeto, el haz de luz emitido se pierden en el espacio.
Su salida de tipo PNP suministra la corriente a la carga conectada a la fotocélula. La carga eléctrica se conecta entre la salida del sensor y el terminal negativo. Cuando la fotocélula detecta un objeto, su salida de tipo PNP se cierra permitiendo que la corriente fluya a través de la carga y active un relé o una entrada de PLC.
Adecuado para aplicaciones industriales donde sea necesario la detección o conteo de objetos en una línea de producción o proceso de automatización, la determinación exacta de la posición de un objeto, determinación de distancia entre puntos, etc. Permiten una rápida respuesta y la detección sin contacto. También adecuado para sistemas de seguridad donde la detección de objetos requiera la activación de alarmas o detención de maquinaria.
Características:
- Fabricante: Telemecanique
- Referencia: XUK5APANM12
- SERIE XU
- Diseño del sensor: Compacto 50 x 50
- Sistema de detección: Difuso
- Materia de la carcasa: Plástico
- Material de la lente: PMMA
- Tipo de señal de salida: Discreta
- Tipo de circuito de alimentación: CC
- Técnica de cableado: 3 hilos
- Tipo de salida discreta: PNP
- Función de salida discreta: 1 NA
- Conexión eléctrica: Conector macho M12 de 4 pines
- Emisión: Infrarrojos difusos
- Distancia de detección nominal: 1 metro
- Distancia de detección máxima:: 1,5 metros
- LED de estado: 1 LED (amarillo) para el estado de la salida
- Tensión nominal de alimentación: 12...24 Vcc
- Capacidad de conmutación: < 100 mA (protección contra sobrecarga y cortocircuito)
- Frecuencia de conmutación: < 250 Hz
- Caída máxima de tensión: < 1,5 V (estado cerrado)
- Consumo de corriente: < 35 mA sin carga
- Retardo máximo inicial: 15 ms
- Retardo máximo de respuesta: 2 ms
- Retardo máximo de recuperación: 2 ms
- Configuración: Sin ajuste de sensibilidad
- Temperatura de funcionamiento: -25 a +55ºC
- Dimensiones: 50x50x18 mm
- Peso: 0,19kg
- Grado de protección: IP65, doble aislamiento conforme a IEC 60529
- Certificaciones: CE, CSA, UL
Dimensiones:
Esquema de conexión:
Posibles orientaciones del conector acodado:
Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
