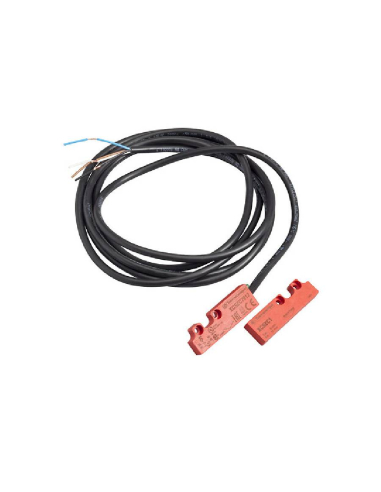

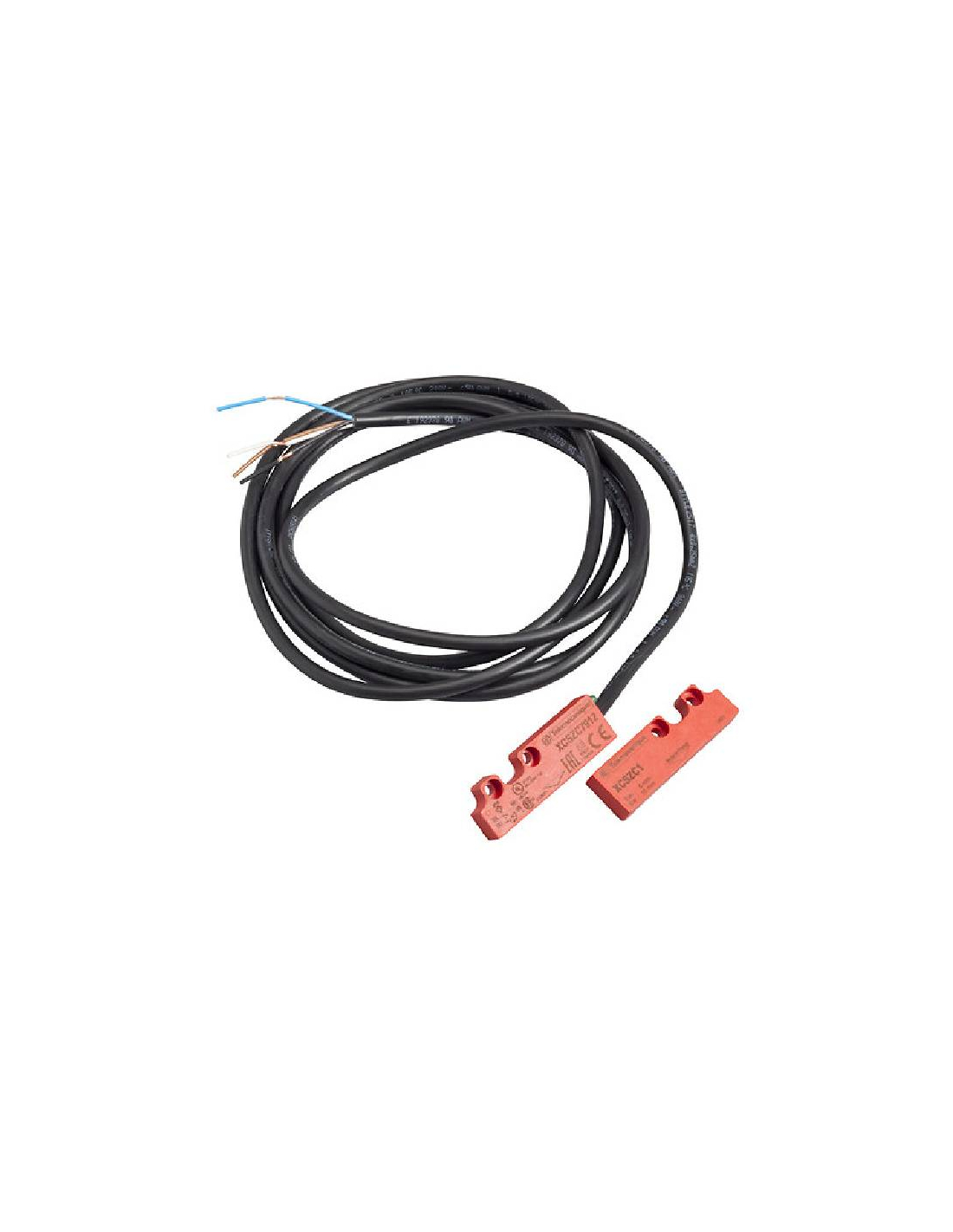

Sensor magnético codificado sin contacto XCSDMC 1NC+1NO con cable 5m - Telemecanique

Interruptor magnético de seguridad compacto con imán codificado asociado para la detección sin contacto ,fabricado en plástico con cableado de longitud 5 metros. Sensor magnético equipado con dos contactos independientes tipo Reed bipolares 1NO + 1NC de funcionamiento escalonado accionados por imán codificado y con indicador LED de protección cerrada. Los contactos NC y NO cambian de estado en cuanto el imán se encuentra a una distancia del sensor de aproximadamente 5mm. Adecuado para instalación en ambientes con alto nivel de polvo al presentar un grado de protección IP66, IP67. Para uso con unidades de control de seguridad.




Los interruptores magnéticos codificados tienen un bajo nivel de codificación según la norma EN/ISO 14119. Cuando se utilizan en circuitos de seguridad, los contactos con tecnología Reed deben utilizarse siempre junto con una unidad de control de seguridad.

Los interruptores de seguridad sin contacto están diseñados específicamente para máquinas industriales de baja inercia equipadas con puertas, cubiertas o protecciones con alineación imprecisa. Son ideales para máquinas sometidas a lavados frecuentes o pulverización de líquidos, y para interruptores de seguridad expuestos a golpes y vibraciones. Mejoran la seguridad durante toda la vida útil de una máquina, garantizando al mismo tiempo la seguridad del personal, protegen al operador deteniendo inmediatamente cualquier movimiento peligroso cuando la distancia entre el interruptor y su imán es superior a 5mm.


Estos dispositivos han sido diseñados en conformidad con las normas actualmente en vigor EN/IEC 60947-5-1, EN/ISO 13849-1, EN/IEC 62061, EN/IEC 60947-1, EN/ISO 14119, EN/IEC 60204. Con un sistema de control adecuado y conectado correctamente el máximo nivel de seguridad que permite alcanzar es: PL e conforme a EN/ISO 13849-1, categoría 4 conforme a EN/ISO 13849-1 y SIL 3 conforme a EN/IEC 61508.

Características:

• Fabricante: Telemecanique
• Referencia: XCSDMC5915
• SERIE XCSDMC
• Diseño: Rectangular, compacto
• Tipo y composición de contactos: 1 NC + 1 NA
• Funcionamiento de los contactos: Escalonado
• Material carcasa: Termoplástico (PBT)
• Material cable: PVC (ROHS)
• Dimensiones: 51x16x7 mm
• Conexión eléctrica: Precableado
• Composición del cable: 4 x 0,25mm²
• Longitud del cable: 5m
• Número de polos: 2
• Señalización local: 1 LED
• Direcciones de aproximación: 3 direcciones
• Tensión nominal de funcionamiento: 24Vcc
• Tensión nominal de aislamiento: 100Vcc
• Distancia de operación asegurada: 5mm
• Distancia de disparo asegurada: 15mm
• Corriente nominal de operación: 100mA
• Durabilidad eléctrica: 1200000 ciclos
• Temperatura de funcionamiento: -25…85°C
• Grado de protección: IP66 conforme a IEC 60529 / IP67 conforme a IEC 60529
• Peso: 0,101kg
• Nivel máximo de seguridad (*): PL=e, categoría 4 conforme a EN/ISO 13849-1 y SIL 3 conforme a EN/IEC 61508
• Normas: IEC 60947-5-1, IEC 60204-1, CSA C22.2 No 14, ISO 12100, UL 508, ISO 14119
• Certificaciones: CE,CSA, UL



Dimensiones:

(1) Avellanado: Ø 6 x 3,5 mm



Montaje:







Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
