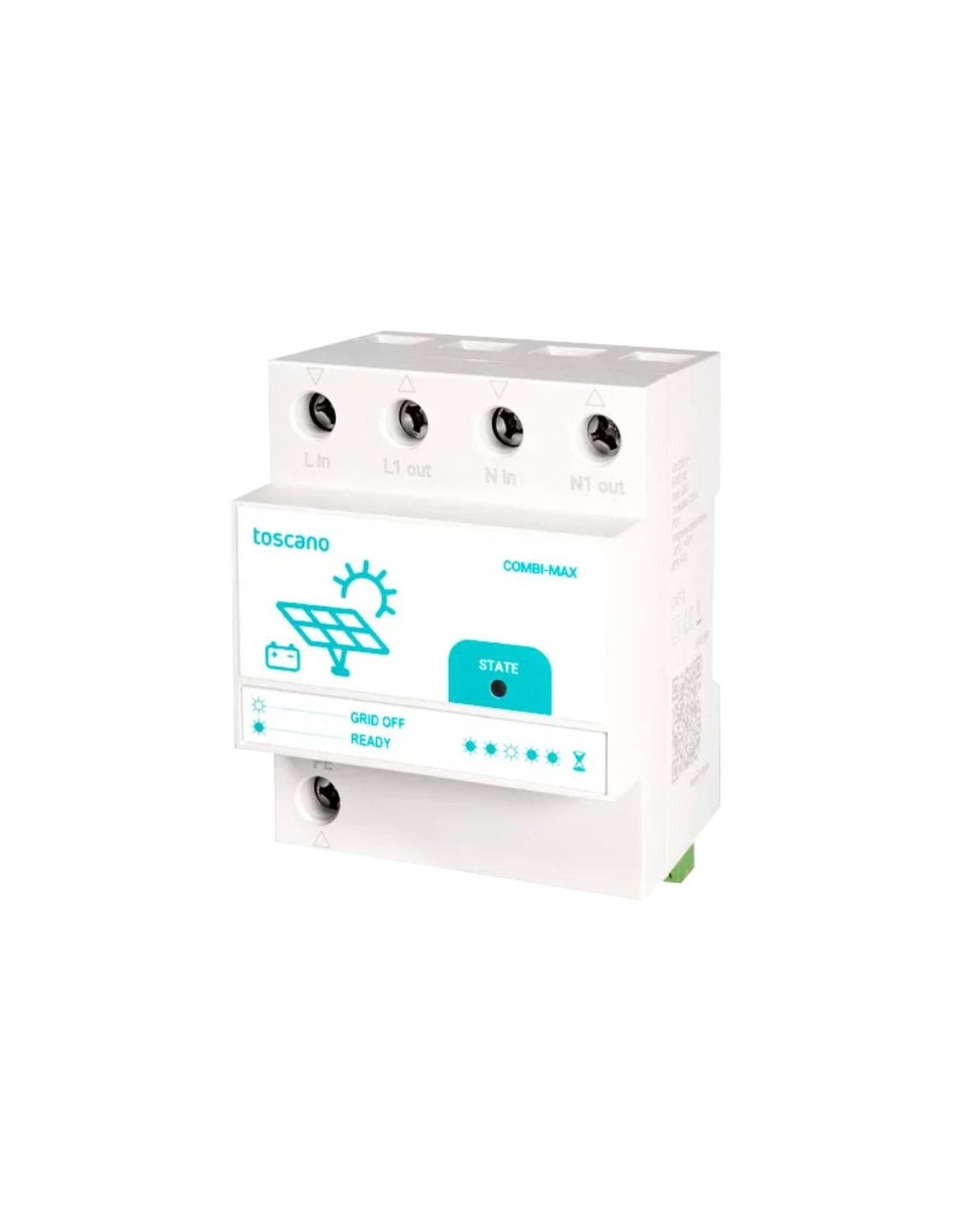

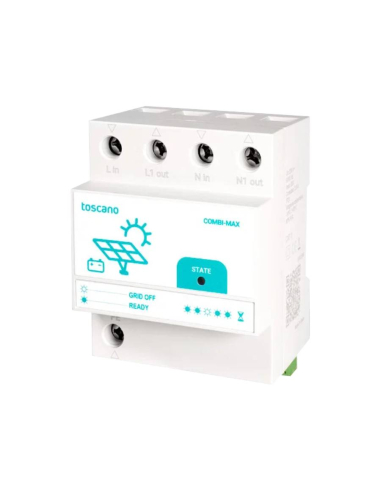

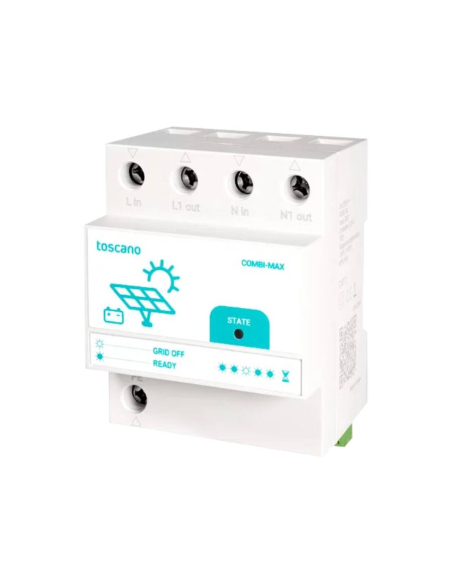

COMBI-MAX es un dispositivo compacto para instalaciones con placas solares donde se requiera el funcionamiento en modo Backup; Los sistemas backup permiten mantener, a partir del autoconsumo, el suministro de energía en viviendas e instalaciones ante cortes o fallos en el suministro eléctrico. La integración de estos sistemas es de gran utilidad e importancia en cualquier instalación fotovoltaica donde se busque la autonomía, eficacia y rentabilidad.
Estos sistemas, también conocidos como sistemas de emergencia o sistemas de respaldo de energía, permiten mantener el funcionamiento de los equipos críticos e indispensables ante cortes eléctricos. En ellos se combinan paneles solares y baterías donde se acumula la energía solar captada durante el día para ser utilizada posteriormente cuando se necesite, y así poder garantizar el suministro eléctrico posterior a su generación cuando la producción solar no es suficiente. Pero el funcionamiento de las baterías, es decir, el poder utilizar la energía acumulada en ellas solamente se hace posible a través del inversor, por lo que si hay un fallo en la red eléctrica, el inversor y la batería dejarán de funcionar no pudiendo hacerse efectivo el aprovechamiento de la energía acumulada.
Es en estos casos cuando COMBI-MAX actúa; controla ininterrumpidamente la tensión de la red y cuando detecta un fallo o corte de suministro en la red eléctrica desconecta la instalación fotovoltaica de la red principal y manda una señal al inversor para que active el modo de funcionamiento Backup. Este equipo detecta la incidencia y automáticamente asila la instalación fotovoltaica de la red principal, como se exige en la normativa ITC-40, pasando la instalación a modo Backup y siendo ésta totalmente autosuficiente. Es la energía acumulada en las baterías las que proporcionarán el 100% de la energía a la instalación.
COMBI-MAX permite la alimentación y funcionamiento de todas las cargas o solamente de las cargas críticas, al permitir el funcionamiento en modo Backup total o Backup cargas críticas
La reconexión a la red principal se producirá una vez que la tensión se reestablezca y permanezca dentro de los márgenes normales al menos durante tres minutos, desactiva automáticamente el modo Backup del inversor y vuelve a conectar la instalación a la red eléctrica.
Características:
- Fabricante: Toscano
- Referencia: COMBI-MAX + TCM4P40230
- Código: 10005140 + 10003678
- Control y protección para sistemas Backup
- Activación modo Backup: Salida activación modo Backup (total/cargas críticas) hacia inversor
- Funcionamiento en isla: Desconecta la instalación de autoconsumo de la red eléctrica
- Unión Neutro-Tierra: evita neutro flotante tal y como indica las ITCBT-08
- Doble salida de control
- Modelos de inversores Fronius GEN24 Plus (*) verificados: Primo 3.0, Primo 3.6, Primo 4.0, Primo 4.6, Primo 5.0, Primo 6.0, Symo 6.0, Symo 8.0, Symo 10.0
- Otros inversores híbridos que tengan la opción de ponerse en modo isla mediante un contacto libre de potencia deberían funcionar con los sistemas backup, pero aún no han sido verificados. Hay que tener en cuenta que no todos los inversores del mercado admiten modo isla. Además, hay otros inversores que ya cuentan con su propia salida backup.
- Microinversores: no se ha verificado su funcionamiento.
Especificaciones técnicas:
- Tensión nominal: 230Vac, 50/60Hz
- Potencia máxima: 9kW
- Consumo de potencia: 2,5W
- Condiciones ambientales: -10ºC a +55ºC / 80% HR
- Grado de protección: IP20
- Montaje: Carril DIN
- Número de módulos: 4
Conexionado:
Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
