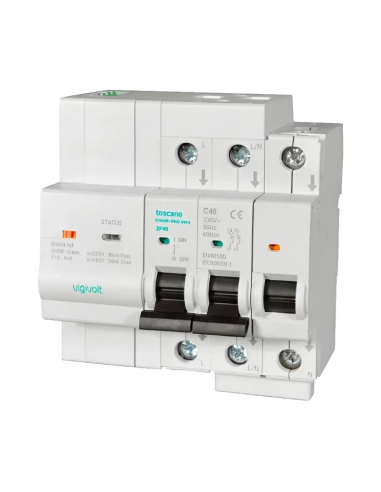

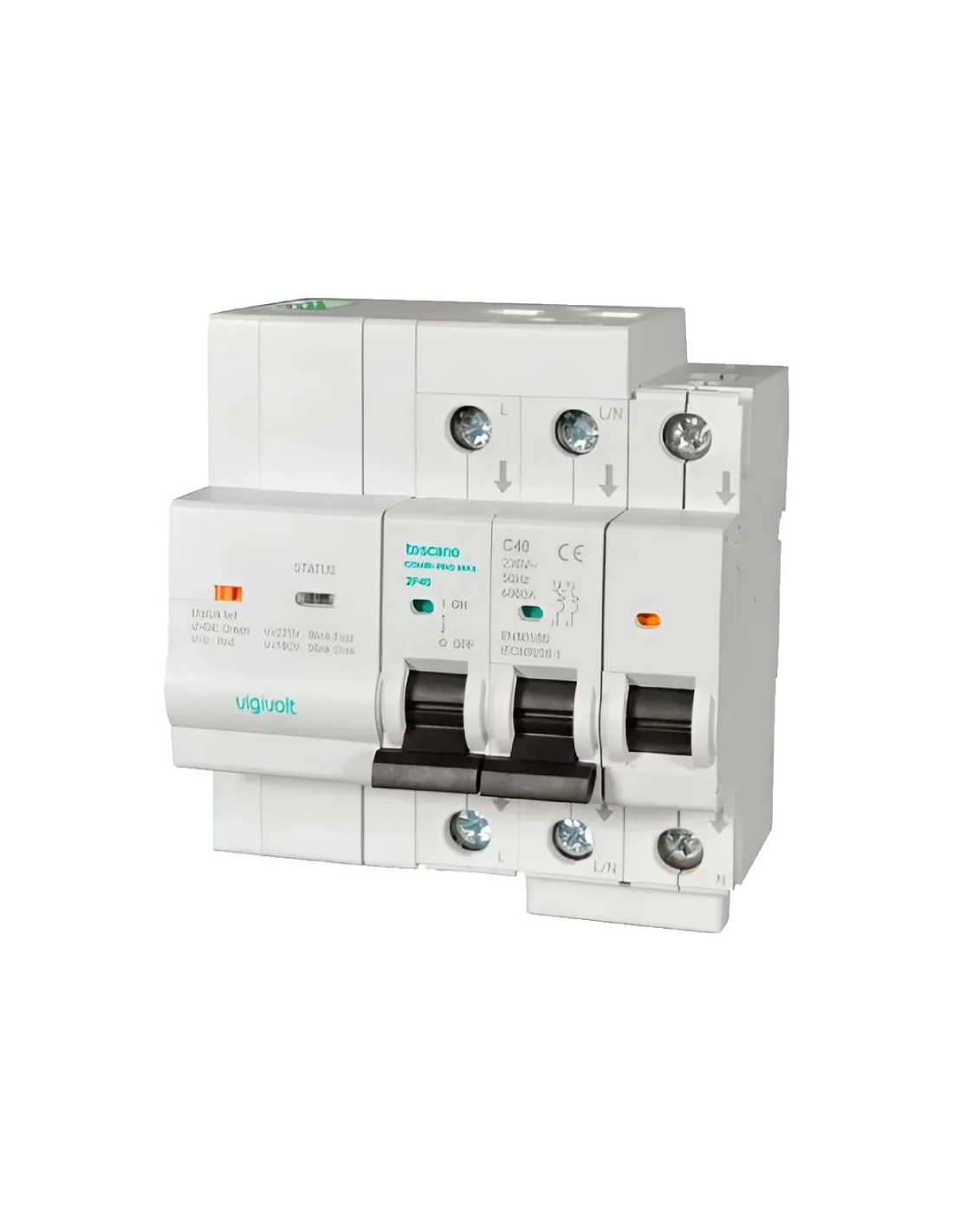

COMBI-PRO-MAX es un dispositivo compacto para instalaciones con placas solares donde se requiera el funcionamiento en modo Backup. Integra protección magnetotérmica mediante IGA de 4x16A y protección contra sobretensiones permanentes con reconexión automática cuando la red vuelve a estar operativa, con esto se evita colocar un protector de sobretensiones previo al equipo y ahorrar espacio al eliminar un elemento en el cuadro.
Los sistemas backup permiten mantener, a partir del autoconsumo, el suministro de energía en viviendas e instalaciones ante cortes o fallos en el suministro eléctrico. La integración de estos sistemas es de gran utilidad e importancia en cualquier instalación fotovoltaica donde se busque la autonomía, eficacia y rentabilidad. Estos sistemas, también conocidos como sistemas de emergencia o sistemas de respaldo de energía, permiten mantener el funcionamiento de los equipos críticos e indispensables ante cortes eléctricos. En ellos se combinan paneles solares y baterías donde se acumula la energía solar captada durante el día para ser utilizada posteriormente cuando se necesite, y así poder garantizar el suministro eléctrico posterior a su generación cuando la producción solar no es suficiente. Pero el funcionamiento de las baterías, es decir, el poder utilizar la energía acumulada en ellas solamente se hace posible a través del inversor, por lo que si hay un fallo en la red eléctrica, el inversor y la batería dejarán de funcionar no pudiendo hacerse efectivo el aprovechamiento de la energía acumulada.
Es en estos casos cuando COMBI-PRO-MAX actúa; controla ininterrumpidamente la tensión de la red y cuando detecta un fallo o corte de suministro en la red eléctrica desconecta de la red de suministro las cargas conectadas aguas abajo, conecta el neutro del inversor solar a tierra y mandar la señal de activación del modo isla al inversor, activando de nuevo el suministro a dichas cargas. Cuando el suministro eléctrico vuelva a la normalidad, durante al menos 3 minutos, el equipo desactivará la señal del modo isla y reconectará las cargas aguas abajo del COMBI-PRO-MAX a la red principal.
Permite la alimentación y funcionamiento de todas las cargas o solamente de las cargas críticas, al permitir el funcionamiento en modo Backup total o Backup cargas críticas.
Pérdida de alimentación: Cuando se pierde la alimentación de la red de suministro, el equipo dispara el IGA desconectando las cargas conectadas aguas abajo de éste, conectando el neutro del inversor a la toma de tierra al mismo tiempo y tras esto se activará la señal de activación del modo isla del inversor. En este modo de funcionamiento, la maneta del IGA puede subirse manualmente, para que en el caso de que la pérdida de alimentación se haya producido por sobreconsumo la instalación pueda rearmarse.
Sobretensión y subtensión: Cuando la tensión supera o baja de los límites establecidos en la norma (UNE-EN50550), el equipo dispara el IGA,. Una vez disparado, se activará el modo isla del inversor igual que ocurre una pérdida de alimentación, con la salvedad de que en este caso la maneta no puede subirse manualmente, cuando la tensión se recupere dentro de los márgenes establecidos y se mantenga al menos durante 3 minutos, el equipo rearmará el IGA volviendo a conectar la tensión en la red.
Conmutador de modo: Dispone de un conmutador que permite poner la instalación en modo isla forzado, esto permite comprobar la instalación, hacer mantenimientos u otras comprobaciones.
Indicador de estado: Dispone de un piloto LED que indica el estado de la tensión de entrada y el modo isla.
Características:
- Fabricante: Toscano
- Referencia: COMBI-PRO-MAX-4P16
- Código: 10004941
- Control y protección para sistemas Backup
- Activación modo Backup: Salida activación modo Backup (total/cargas críticas) hacia inversor
- Funcionamiento en isla: Desconecta la instalación de autoconsumo de la red eléctrica
- Unión Neutro-Tierra: evita neutro flotante tal y como indica las ITCBT-08
- Compatible con inversores Kostal PLENTICORE G3, Huawei SUN2000
Especificaciones técnicas:
- Tensión nominal: 400Vac, 50/60Hz
- Potencia máxima: 9kW
- Consumo de potencia: 0,3W
- Condiciones ambientales: -25ºC a +55ºC / 80% HR
- Grado de protección: IP20
- Montaje: Carril DIN
- Número de módulos: 8
- Modelos de inversores verificados: HUAWEI SUN2000-(2KTL-6KTL)-L1, Huawei SUN2000-(8K-10K)-LC0, Huawei SUN2000-(3KTL-12KTL)-M1, Kostal Plenticore G3
Modo isla:
- Tiempo de respuesta: 2s
- Tiempo de reconexión: 180s
- Contacto: 12Vac/dc, 0,1A
Permanente:
- Tensión de disparo: Según norma UNE-EN50550/63052 IEC-63052:2019
- Tiempo de respuesta por sobretensión: Según norma UNE-EN50550/63052 IEC-63052:2019
- Tensión de reconexión: < 255VAC ± 2%
Subtensión:
- Tensión de disparo: < 180VAC ± 2%
- Tiempo de disparo: 2s
- Tensión de rearme: > 210VAC ± 2%
- Tiempo de rearme: 180s
IGA:
- Intensidad nominal: 16A
- Curva: C
- Poder de corte: 6kA
Conexionado:
Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
