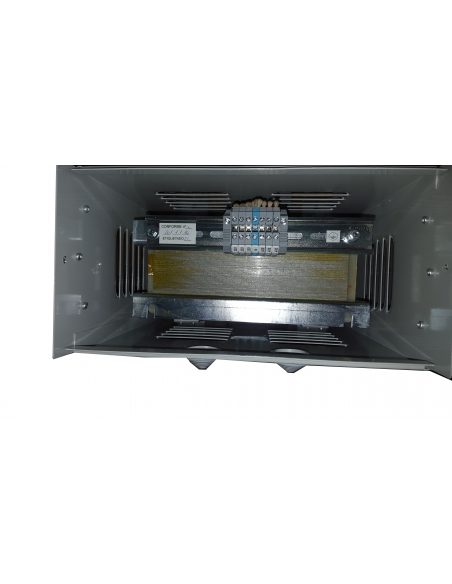

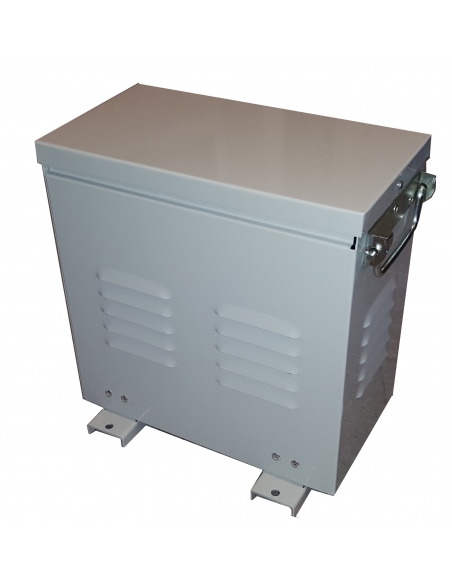

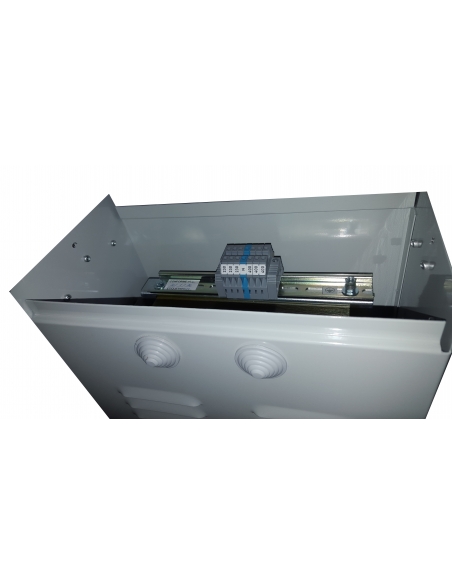

Autotransformador trifásico 230/400V 10 KVA reversible con caja

401,10 € IVA incluido

331.49 IVA no incluido

ATT10

Autotransformador reversible trifásico de 10kVA con caja metálica, que permite la adaptación de tensión de 230Vac trifásicos a 400Vac trifásicos o 400Vac trifásicos a 230Vac trifásicos. Genera también neutro.

Permite adaptar la tensión en maquinaria, motores, bombas, etc.., de forma económica.

Referencia: ATT10

esquema eléctrico autotransformador trifásico
Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

5 consultas sobre el producto
Privacidad
Envíos
Devoluciones


Autotransformador trifásico para cambio de tensión, tipo seco, reversible, capaz de generar neutro a la vez que transforman el valor de la tensión. Son indicados cuando se requiera adaptar la tensión de una forma económica, sin separación galvánica. Su campo de aplicación habitual es la adaptación de tensiones en maquinas, bombas, motores, etc.. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas.

Fabricados con chapa magnética de bajas pérdidas proporcionando un alto rendimiento.



Características técnicas:

  • Referencia: ATT10
  • Bobinados: Clase térmica N 200ºC.
  • Relación de transformación 230/400V y neutro. Reversible.
  • Potencia: 10 KVA.
  • Intensidad aparente:
    • 400Vac: 14.5A
    • 230Vac: 25.1A
  • Frecuencia: 50/60Hz.
  • Conexión: Yn0.
  • Tensión de prueba: 3KV entre bobinados y masa.
  • Aislantes: Clase térmica F 155ºC Y H 180ºC.
  • Protección: IP-23 (Caja metálica).
  • Temperatura ambiente: TA=25ºC.
  • Refrigeración: ANAN (Aire natural).
  • Certificado: UNE-EN 61558, UNE-EN 60076.



Dimensiones autotransformadores trifásicos Sevein

El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador.
La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Preguntas

Pregunta
Bonjour

J’ai actuellement une installation en triphasé tarif bleu
Auto transformateur 400/400 en 10kva (transfo d’isolement ?)
Peux-t’il régler le défaut d’isolement que j’ai actuellement chez ma cliente qui utilise une machine à coudre industriel dans ses locaux.
Le départ électrique de la machine 4x20a 300ma ne tombe pas mais il fait tomber le général EDF 500ma sélectif
Merci de votre retour
Respuesta
Bonjour,

La première chose que votre client devrait faire est de vérifier l'état de la machine, lorsque le différentiel se déclenche c'est parce qu'il y a un shunt, le différentiel fait son travail.

Cordialement
David en 03/09/2024 16:49:05
Pregunta
Bonjour, dans ma maison / rue il y a que du triphasé SANS neutre, 3x230V. Je souhaite connecter une pompe à chaleur (à inverter/modulation) qui nécessite -400V /triphasé PLUS neutre ((L1,L2,L3,PE) -une puissance électrique maximale de 3,7 kW - qui absorbe max. 12 A. Est-ce que l'autotransformateur ATT-10 va permettre de brancher cette machine? Quel est l'efficacité de ce transformateur (% de perte?)
Respuesta

Bonjour,

l'efficacité de l'autotransformateur est de 97%

Merci pour votre demande,


Salutations

ADAJUSA

Niels en 08/02/2023 23:45:11
Pregunta
Bonjour, Je souhaiterai transformer un réseau 230V TRI sans neutre en un triphasé 400V avec neutre. quelle sera la tension entre les trois phases notés 400V et le neutre générer? Merci(question un de novice).
Respuesta

Bonjour.

Selon les caractéristiques que vous indiquez, au moyen d'un transformateur triphasé entrée 230 Vac sortie triphasée 400 Vacn si nous mesurons entre la phase de sortie et le neutre, nous obtenons une valeur de 230 Vac.

Nos salutations

THOMAS ESPOSITO en 15/02/2022 17:30:23
Pregunta
cual es el esquema de conexion con entrada de 220v y salida 380v. gracias de antemano.
Respuesta

Buenos días,

Es el que aparece en nuestra página web, Si se usa como reductor de tensión no es necesario la conexión  del neutro en el lado de 400vac.

https://adajusa.es/autotransformadores-monofasicos-y-trifasicos/autotransformador-trifasico-230400v-10-kva-reversible-con-caja-.html

Nota: Un autotransformador o transformador no puede convertir una linea monofásica en trifásica, ni elevar la potencia disponible.

Saludos

carlos en 05/10/2018 14:05:08
Pregunta
¿Este transformador podría soportar una carga de 6kw, para alimentación de un equipo de aire acondicionado expuesto al sol?. Sería para Sevilla Espero su respuesta, un saludo
Respuesta

Buenos días,

Con el margen de seguridad que tendria, si.

Saludos

Manuel Olmo Aranda en 03/08/2018 11:30:49

Consultas sobre el producto

* Campos obligatorios
(leer)

Responsable: ADAJUSA (CONSTRUCCIONES PBR, S.L.), finalidad: Dar respuesta a las solicitudes de información, legitimación: consentimiento del interesado, destinatarios: no se comunicarán datos a terceros, derechos: Acceder, rectificar y suprimir los datos, así como otros derechos, como se explica en la información adicional. (leer)
